Seinän 3D-kappaleen ominaisuudet

Valitse seinän kerroksen yleiset ominaisuudet keskusteluikkunassa. Avaa keskusteluikkuna seuraavasti:

Kaksoisnapsauta seinää. Seinä-keskusteluikkuna avautuu.
Valitse kerros luettelossa tai esikatselukuvassa.
Avaa tilannekohtainen valikko hiiren oikealla painikkeella.

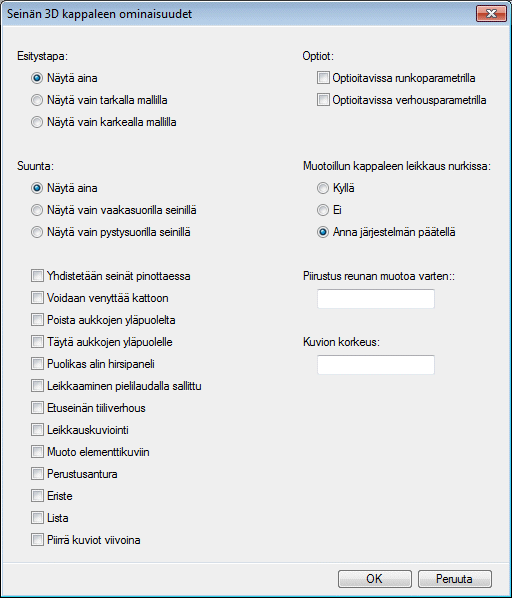

Valitse Ominaisuudet. Seinän 3D-kappaleen ominaisuudet -keskusteluikkuna avautuu.

Keskusteluikkunan valinnat

Esitystapa

Valitse seinän 3D-kappaleen esitystavaksi jokin seuraavista:

Näytä aina - Kappale näkyy sekä tarkassa että karkeassa mallissa.
Näytä vain tarkalla mallilla (ACCURATE) - Kappale näkyy mallissa vain, kun seinän esitystavaksi on valittu Tarkka.
Näytä vain karkealla mallilla (COARSE) - Kappale näkyy mallissa vain, kun seinän esitystavaksi on valittu Karkea.

Karkea/tarkka esitys

Suunta

Valitse jokin seuraavista:

Näytä aina - Kappale näkyy mallissa sekä vaakasuorilla (x-akselin suuntaisilla) että pystysuorilla (y-akselin suuntaisilla) seinillä.
Näytä vain vaakasuorilla seinillä (HORIZONTAL) - Kappale näkyy mallissa vain, kun seinä on x-akselin suuntainen.
Näytä vain pystysuorilla seinillä (VERTICAL) - Kappale näkyy mallissa vain, kun seinä on y-akselin suuntainen.

Yhdistetään seinät pinottaessa

Kun kappaleella on tämä ominaisuus (MERGE), se voidaan yhdistää ylä- tai alapuolella olevan seinän vastaavaan kappaleeseen.

Seinien yhdistäminen

Voidaan venyttää kattoon

Kun kappaleella on tämä ominaisuus (STRETCH_TO_ROOF), se voidaan venyttää yläpuolella olevaan kattoon toiminnolla

Venytä verhoukset kattoon automatiikalla.

Venytä verhoukset kattoon automatiikalla

Poista aukkojen yläpuolelta

Valitse ominaisuus (CLEAR_ABOVE_OPNG) verhouskerrokselle. Kun verhouskerroksella on tämä ominaisuus, verhous voidaan poistaa aukon yläpuolelta, kun lisäät tai muokkaat aukkoa. Voit valita aukon yläpuolelle lisättävän verhouksen valitsemalla ominaisuuden Täytä aukkojen yläpuolelle (FILL_ABOVE_OPNG).

Verhouksen poisto aukon yläpuolelta

Täytä aukkojen yläpuolelle

Valitse ominaisuus (FILL_ABOVE_OPNG) esimerkiksi tiiliverhouksen yläpuolelle tulevalle laudoituskerrokselle. Kun tiiliverhouksella on ominaisuus Poista aukkojen yläpuolelta (CLEAR_ABOVE_OPNG), se voidaan poistaa aukon yläpuolelta, kun lisäät tai muokkaat aukkoa. Aukon yläpuolelle voidaan lisätä verhous, jolla on ominaisuus Täytä aukkojen yläpuolelle (FILL_ABOVE_OPNG).

Verhouksen poisto aukon yläpuolelta

Puolikas alin hirsipaneli

Valitse ominaisuus (HALF_LOG) paneeliverhoukselle. Kun paneeliverhouksella on tämä ominaisuus, alimman paneelin korkeus on paneelin puolikas.

Leikkaaminen pielilaudalla sallittu

Valitse ominaisuus (ALLOWCUT) verhouskerrokselle. Kun verhouskerroksella on tämä ominaisuus, verhous poistetaan aukon pielilaudan kohdalta.

Etuseinän tiiliverhous

Valitse ominaisuus (FRONT_BRICK) päätyseinän tiiliverhouskerrokselle. Kun verhouskerroksella on tämä ominaisuus, tiiliverhous ulottuu mallissa sivuseinän ulkopintaan asti.

Leikkauskuviointi

Voit valita ominaisuuden (AUTOSECTION) mille tahansa kerrokselle. Kun kappaleella on tämä ominaisuus, sille lisätään leikkauskuviointi rakennuksen 3D-mallista luotavaan pystyleikkaukseen. Voit valita leikkauskuvion valitsemalla kerrokselle poikkileikkausominaisuuden. Leikkauskuvion piirto edellyttää, että projektille on määritetty parametri SECT_DRWFIG.

Muoto elementtikuviin

Voit valita ominaisuuden (TO_PANELDWG) verhouskerrokselle. Kun kappaleella on tämä ominaisuus, sen ääriviivat voidaan piirtää seinäelementtikuvaan. Ääriviivojen piirto edellyttää, että seinäelementoinnin asetuksissa on määritetty julkisivuverhouksen ääriviivojen piirto seinäelementtikuvaan.

Projektin perusparametrit

Elementin verhouslautojen lisäys

Perustusantura

Ominaisuus (FOOTING) määrää perustusseinän anturan muodon seinän päässä. Valitse ominaisuus perustusseinän anturakappaleelle (A).

Muokkaa lisäksi seinän 2D-viivojen ominaisuuksia seuraavasti:

Valitse anturan sisäpinnan viivan tyypiksi Nimi-listalta INTERIOR FINISH.
Valitse anturan ulkopinnan viivan tyypiksi Nimi-listalta SIDING.

Nyt antura jatkuu perustusseinän pään yli.

Optiot

Voit valita seinän runko- tai verhouskerrokselle ominaisuuden, joka mahdollistaa kappaleen venyttämisen tietyn optioehdon toteutuessa.

Optioitavissa runkoparametrilla (OPT_FRAMEBOT|) - Valitse ominaisuus runkokerrokselle.
Optioitavissa verhousparametrilla (OPT_SIDBOT|) - Valitse ominaisuus verhouskerrokselle.

Muokkaa optiotietoja

Optioehto seinälle -keskusteluikkuna

Muotoillun kappaleen leikkaus nurkissa

Ominaisuus (CORNER_CLIP) määrää, miten muotoiltu kerros trimmataan nurkassa. Ominaisuuden vaikutus on havaittavissa rakennuksen 3D-mallissa. Muotoiltu kerros voi olla esimerkiksi nurkan yli venytetty verhouskerros. Oletuksena on vaihtoehto Anna järjestelmän päätellä (esimerkkikuvissa vaihtoehto A), jolloin venytetyn kerroksen reunan etäisyys nurkasta määrää, trimmataanko kerros nurkkaan vai ei:

Jos reunan etäisyys nurkasta on pienempi kuin toleranssi (t), kerros trimmataan nurkkaan. Jos haluat estää kerroksen trimmaamisen, valitse ominaisuuden arvoksi Ei (B).
Jos reunan etäisyys nurkasta on suurempi kuin toleranssi (t), kerrosta ei trimmata ja siihen tehty muotoilu säilyy. Jos haluat kuitenkin trimmata kerroksen nurkkaan, valitse ominaisuuden arvoksi Kyllä (C).

Seinäkappaleen muotoilu mallissa

Piirustus reunan muotoa varten

Valitse ominaisuus (BORDER) esimerkiksi pystylaudoitusverhoukselle. Verhouksen alareuna työstetään 2D-kuviolla. Piirrä kuvion perusosa (A) ja tallenna se piirustustiedostoksi ../custom/macros/walls -kansioon. Kirjoita piirustustiedoston nimi tekstikenttään. Ohjelma muodostaa peruskuviota peräkkäin kopioimalla jatkuvan viivaketjun, jolla verhouksen alareuna työstetään.

Kuvion korkeus

Valitse ominaisuus (H) paneeliverhouskerrokselle. Kirjoita kuvion korkeuden arvo tekstikenttään.

Paneeliverhous näkyy mallissa vain, kun olet valinnut seinälle tarkan esityksen, katso Karkea/tarkka esitys.

Piirrä kuviot viivoina

Kun ominaisuus on valittuna, kerroksen pintakuvio puretaan viivoiksi, jolloin voit hakea viivojen pisteisiin.

Tiheällä kuviolla syntyy paljon viivoja, jolloin mallin käsittely voi hidastua.
