Kehäristikon muotoparametrit
Architectural, Framer
Kehäristikon (FRAME) parametrit asetetaan keskusteluikkunssa. Ikkunan yläosassa olevat parametrit ovat samat kuin vakioristikolla. Alaosan parametreilla vaikutetaan kehäristikon aukon muotoon. Kaikille aukkoparametreille ei tarvitse asettaa arvoa, ja ristikon suunnittelu tulisikin aloittaa asettamalla arvo vain muutamalle tärkeimmälle parametrille.
- Toleranssi
- Parametrilla Toleranssi voidaan asettaa aukon leveys halutulla mitalla jaolliseksi. Aukon leveys määräytyy muista asetetuista parametreista riippuen suurimmaksi mahdolliseksi kyseisellä toleranssin arvolla jaolliseksi mitaksi.
- Maksimivaakatila ja Minimivaakareuna
- Kehäristikon aukon leveyttä voidaan rajoittaa parametrilla Maksimivaakatila, joka määrää aukon maksimileveyden, tai parametrilla Minimivaakareuna, joka määrää aukon molemmille puolille jäävien reunojen minimileveyden.
- Maksimikorkeus ja Minimikorkeus
- Parametreilla Maksimikorkeus ja Minimikorkeus voidaan rajoittaa aukon korkeutta. Minimikorkeuden arvo vaikuttaa myös aukon leveyteen.
- Lattian paksuus ja Katon paksuus
- Parametreilla Lattian paksuus ja Katon paksuus voidaan määrittää aukon rajaamaan huonetilaan muista ristikon osista poikkeavat rakennepaksuudet lattian ja katon kohdalla.
- Nurkkakaltevuus ja Seinäkaltevuus
- Parametrilla Nurkkakaltevuus voidaan määrittää aukon rajaaman tilan sisäkaton kaltevuus vesikaton kaltevuudesta poikkeavaksi. Parametrilla Seinäkaltevuus voidaan määrittää tilan seinien kaltevuus pystysuorasta poikkeavaksi. Kaltevuus ilmoitetaan suhdelukuna, joko murto- tai desimaalilukuna, esimerkiksi 1/2 tai 0.5.

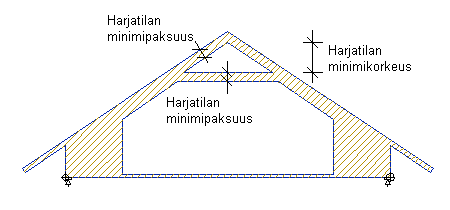

- Harjatilan minimikorkeus ja Harjatilan minimipaksuus
- Kattoristikkoon voidaan määrittää harjaontelo antamalla arvot parametreille Harjatilan minimikorkeus ja Harjatilan minimipaksuus. Harjatilan minimipaksuus määrää ontelon seinämien paksuuden. Harjatilan edellytyksenä on, että kehän aukolle on määrätty maksimikorkeus, ja että parametrien mukainen ontelo mahtuu aukon yläpuolella olevaan tilaan.
