Aumaristikot: pääaumaristikko nurkkien perusteella

Framer

Toiminnolla luodaan aumakaton päätyyn ristikot siten, että päätyyn lisätään porrastetut aumaristikot. Ensimmäinen porrastettu aumaristikko on sisäänvedetty ristikko, jonka paikka määräytyy osoitettujen kantavien nurkkapisteiden (kantavan seinän rungon ulkonurkkapisteet) ja sisäänvedetyn mitan perusteella. Mikäli päätyyn on jo aiemmin lisätty ristikot, ohjelma poistaa vanhat ristikot päätyalueelta. Kun päätyräystäs on osoitettu, valitaan ristikoiden parametrit keskusteluikkunassa.

Huomaa: Ristikkoalueen päässä tulee olla kantava rakenne. Tämä voi olla joko alapuolelta rajoittavaksi rakenteeksi valittu yläpohja, tai kantavaksi seinäksi valittu päätyseinä.
  1. Valitse Mallinnus | Elementti | Ristikko Aumaristikot Pääaumaristikko nurkkien perusteella.
  2. Valitse ristikkoalue osoittamalla yhtä alueeseen kuuluvaa ristikkoa.
  3. Valitse aumapääty.
  4. Osoita kantavat nurkkapisteet 1 ja 2. Osoita kantavan seinän rungon ulkonurkkapisteet (alla olevassa esimerkkikuvassa P).
  5. Valitse ristikoiden parametrit keskusteluikkunassa.
  6. Hyväksy OK-painikkeella.
  7. Valitse seuraava aumapääty.

Aumapäädyn ristikoiden parametrit

Sisäänveto

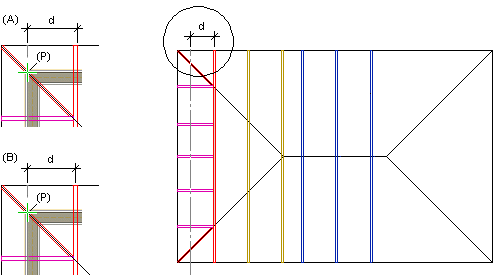

Parametri määrää ensimmäisen aumaristikon sijainnin. Kirjoita kenttään ristikon etäisyys (d) osoitettujen nurkkapisteiden määräväästä kantavasta linjasta. Oletuksena on, että etäisyys mitataan ristikon reunaan (A). Jos haluat mitata etäisyyden ristikon keskelle, valitse valintaruutu Mitoitus keskelle (B).
P = kantava nurkkapiste
Ensimmäisen aumaristikon tuplaus
Voit lisätä reunimmaisen aumaristikon kaksinkertaisena valitsemalla luettelosta 2.
Auman lasku
h1 = Auman lasku. Kirjoita arvo tekstikenttään tai valitse luettelosta.
Aumaristikkojako
Kirjoita tekstikenttään aumapäätyyn tulevien porrastettujen ristikoiden jako.
Päätyristikkojako
Kirjoita tekstikenttään päädyn reuna-alueelle tulevien ristikoiden jako.
Lisätään erikoisristikko

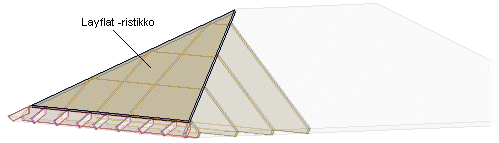

Valitse valintaruutu, kun haluat lisätä aumapäätyyn Layflat-tyyppisen erikoisristikon. Layflat-ristikko on aumaristikoiden päälle tuleva aumapäädyn lappeen suuntainen kolmionmuotoinen ristikko.

Mitoitus keskelle
Kun valintaruutu on valittuna, ensimmäisen aumaristikon etäisyys osoitettujen nurkkapisteiden määräväästä kantavasta linjasta mitataan ristikon keskelle.

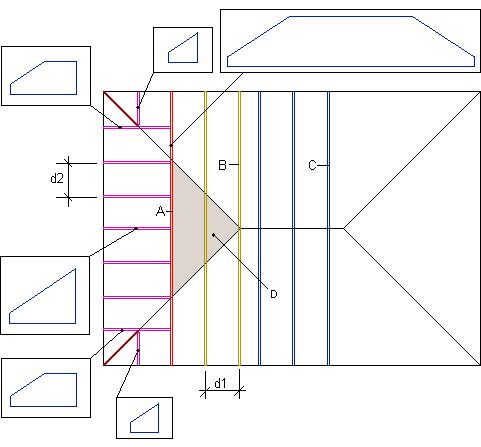

d1 = Aumaristikkojako

d2 = Päätyristikkojako

A = 1. aumaristikko

B = Muut aumaristikot

C = Pääkattoristikot

D = Layflat-ristikko
