Ristikon parametrien muokkaus -keskusteluikkuna

Valitse jokin esimääritellyistä parametrisarjoista keskusteluikkunan Valitse-painikkeella. Parametrien arvot päivittyvät keskusteluikkunaan. Tarvittaessa muokkaa yksittäisiä parametreja. Valitse muokattavan parametrin valintaruutu, ja valitse parametrille haluttu arvo. Muiden parametrien arvot säilyvät ennallaan.

Sivu Yleiset

Paksuus

Valitse valintaruutu, kun haluat muokata ristikon paksuutta. Kirjoita arvo tekstikenttään.

Yläpaarteen pudotus

Valitse valintaruutu, kun haluat muokata yläpaarteen pudotusta (h1). Kirjoita arvo tekstikenttään.

Kerros lkm

Valitse valintaruutu, kun haluat lisätä ristikon moninkertaisena. Valitse luettelosta jokin seuraavista:

• 1 - Yksinkertainen ristikko
• 2 - Kaksinkertainen ristikko
• 3 - Kolminkertainen ristikko

Käyttö

Valitse valintaruutu, kun haluat muokat ristikon käyttötarkoitusta. Valitse parametrin arvo luettelosta. Vaihtoehdot vaihtelevat asiakaskohtaisesti.

Toiminta

Valitse valintaruutu, kun haluat muokata ristikon toimintatapaa. Parametrilla välitetään tietoa ristikosta ulkopuoliseen ristikkosuunnitteluohjelmistoon. Valitse jokin seuraavista vaihtoehdoista:

• Regular - Tavallinen ristikko
• Girder - Muita ristikoita kannatteleva ristikko
• Gable - Seinän päälle tuleva päätyristikko
• Str Gable - Päätyristikko ja pystysauvat

Rakenne

Valitse valintaruutu, kun haluat muokata ristikon rakennetta. Parametrilla välitetään tietoa ristikosta ulkopuoliseen ristikkosuunnitteluohjelmistoon. Valitse jokin seuraavista vaihtoehdoista:

• Standard - Tavallinen ristikko
• Valley - Korotuskattoristikko
• Gable - Päätyristikko
• Flat, Floor - Tasakorkuinen ristikko

Huomautus

Valitse valintaruutu, kun haluat lisätä ristikolle huomautustekstin. Huomautusteksti näkyy pohjakuvaan lisättävässä ristikkoluettelossa.

Yläpaarteen madallus

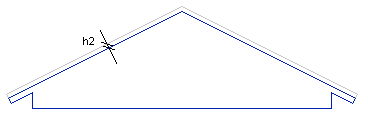

Valitse valintaruutu, kun haluat madaltaa yläpaarretta. Kirjoita madalluksen arvo (h2) tekstikenttään.

Valitse

Painiketta napsauttamalla voit valita jonkin esimääritellyistä parametrisarjoista. Valitse parametrisarja luettelosta. Parametrien arvot päivittyvät keskusteluikkunaan.

Sivu Esitys

2D-esitys

Valitse valintaruutu, kun haluat muokata ristikon esitystapaa 2D-piirustuksessa. Valitse esitystavaksi joko Viiva tai Laatikko.

2D-ominaisuudet

Valitse valintaruutu, kun haluat muokata ristikon piirto-ominaisuuksia. Piirto-ominaisuudet määrittävät viivojen tason, kynäleveyden, viivalajin ja värin 2D-piirustuksessa. Kirjoita tekstikenttään ominaisuusryhmän nimi. Ominaisuusryhmän tulee olla määritelty järjestelmän asetuksissa GEOMPROP-avainsanaryhmässä.

3D-esitys

Valitse valintaruutu, kun haluat muokata ristikon esitystapaa 3D-mallissa. Valitse esitystavaksi joko Viiva tai Kappale.

3D-ominaisuudet

Valitse valintaruutu, kun haluat muokata ristikon 3D-ominaisuuksia. 3D-ominaisuudet määrittävät viivojen tason, kynäleveyden, viivalajin ja värin 3D-mallissa. Kirjoita tekstikenttään ominaisuusryhmän nimi. Ominaisuusryhmän tulee olla määritelty järjestelmän asetuksissa GEOMPROP-avainsanaryhmässä.

Pinnan ominaisuudet

Valitse valintaruutu, kun haluat muokata pinnan väriä varjostetussa mallissa. Värin tulee olla määritelty d_LWMAP-tietokannassa.

Suuntamerkintä

Valitse valintaruutu, kun haluat piilottaa tai tuoda näkyviin ristikon suuntaa ilmaisevat nuolet pohjakuvassa. Valitse joko valintanappi Näytä tai Piilota.

Oletus on määritetty järjestelmän asetuksissa avainsanalla truss_side_indicator:

• truss_side_indicator= 0: Nuolet piilotetaan.
• truss_side_indicator= 1: Nuolet näytetään.
