Seinäelementteihin tulevat lisäjäykisteet

Valitse makron kohdalle seinärunkoon tulevien jäykisteiden ominaisuudet Seinäelementteihin tulevat lisäjäykisteet -keskusteluikkunassa.

Vaakajäykisteen detalji

Valitse detalji luettelosta. Ohjelmiston perustoimitukseen kuuluvat detaljit:

• WD-HORBACK - Vaakajäykisteet sijaitsevat rungon keskellä.
• WD-HORBACK.INT - Vaakajäykisteet sijaitsevat rungon makron puoleisella pinnalla.

Vaakajäykisteen poikkileikkaus

Valitse vaakajäykisteen poikkileikkaus napsauttamalla Sel-painiketta. Valitse poikkileikkaus Ominaisuudet-keskusteluikkunassa.

Osan ominaisuudet

Vaakajäykisteiden korkeusasemat

Anna vaakajäykisteiden korkeusasemat tekstikenttään pilkulla erotettuna, esimerkiksi 1200,800.

Vaikutusalue vaakasuunnassa

Kirjoita vaikutusalueen pituus (L) tekstikenttään. Vaikutusalue mitataan siten, että makron sijoituspiste (P) on vaikutusalueen keskellä. Vaakajäykisteet lisätään vaikutusalueelle siten, että ne ulottuvat seuraaviin runkotolppiin asti.

Pystyjäykisteen detalji

Valitse detalji luettelosta. Ohjelmiston perustoimitukseen kuuluvat detaljit

• WD-VERBACK - Pystyäykisteet sijaitsevat rungon keskellä.
• WD-VERBACK.INT - Pystyjäykisteet sijaitsevat rungon makron puoleisella pinnalla.

Pystyjäykisteen poikkileikkaus

Valitse pystyjäykisteen poikkileikkaus napsauttamalla Sel-painiketta. Valitse poikkileikkaus Ominaisuudet-keskusteluikkunassa.

Osan ominaisuudet

Pystyjäykisteiden vaakaetäisyys makrosta

Kirjoita tekstikenttään pystyjäykisteiden vaakaetäisyydet makron sijoituspisteestä (P) pilkulla erotettuna, esimerkiksi -200,0,200.

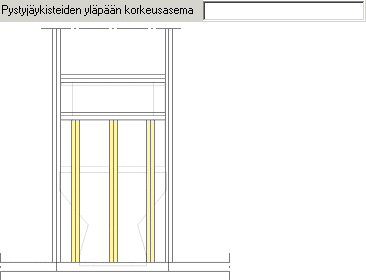

Pystyjäykisteiden yläpään korkeusasema

Kirjoita pystyjäykisteiden yläpään korkeusasema tekstikenttään. Kun jätät kentän tyhjäksi, pystyjäykisteet venytetään alimman vaakajäykisteen alapintaan.
