Rakennetyökalut: Ladontatyökalu

Ladontatyökalu

Valitse Työkalu luettelosta. Tarvittaessa muokkaa työkalun parametreja keskusteluikkunassa.

Runko, yleistä

Nimi, Kuvaus

Kirjastoon tallennetun ladontatyökalun nimi ja kuvausteksti.

Tiili 1, 2, 3

Valitse ladontakuvioissa käytettävät tiilikomponentit napsauttamalla Valinta. Ladontakuviomalli sisältää peruskuvion, joka koostuu yhdestä tai useammasta tiilikomponentista. Tiili voi olla tavallinen tiili (NORMAL_BRICK) tai kulmatiili (CORNER_BRICK). Kun lisäät osat, peruskuvion tiilikomponentit korvataan valituilla tiilillä. Ladontakuviomallin tiilikomponenteille on annettu ominaisuus ID_IN_PATTERN. Korvaava tiili määräytyy ominaisuuden arvon mukaan:

ID_IN_PATTERN= 1 - Käytetään tiiltä 1.
ID_IN_PATTERN= 2 - Käytetään tiiltä 2.
ID_IN_PATTERN= 3 - Käytetään tiiltä 3.
ID_IN_PATTERN= 0 - Käytetään ensimmäistä kyseistä tyyppiä olevaa tiiltä (NORMAL_BRICK tai CORNER_BRICK).

Ohjelmiston vakiotoimitukseen kuuluvat alueladontakuviomallit:

Kun lisäät osat, ohjelma muuttaa tarvittaessa alueen reunoille tulevien tiilien mittoja olemassa olevan tilan mukaan.

Kiinnitetyt kuviot: Valitse Kiinnitetyt kuviot, kun haluat hakea peruskuvion tiilien koon ja niiden väliin jäävät raot ladontakuviomallista. Muulloin tiilen koon määrittää valittu tiilikomponentti, ja tiilien väliin jäävät raot kohdassa Tiili, rako vaakaan ja Tiili, rako pystyyn annetut arvot.

Ladontakuvio

Valitse ladontakuviomalli napsauttamalla Valinta. Valitse tässä alueladontakuvio (area pattern). Kun lisäät osat, alue täytetään toistamalla ladontakuviomallissa olevaa peruskuviota.

Ladontakuvio, rako

Anna peruskuvioiden väliin jäävä rako vaaka- ja pystysuunnassa.

Ladontakuvio, rako vaakaan (GAP_H)
Ladontakuvio, rako pystyyn (GAP_V)

Tiili, rako

Anna peruskuviossa tiilien väliin jäävä rako vaaka- ja pystysuunnassa.

Tiili, rako vaakaan (BRICKGAP_H)
Tiili, rako pystyyn (BRICKGAP_V)

Origo

Valitse alueen origo, josta ladonta aloitetaan. Oletuksena on alueen vasen alakulma. Jos kerros on jaettu osiin, kukin osa muodostaa oman alueensa.

LOCAL_LEFT - Alueen vasen alakulma
LOCAL_RIGHT - Alueen oikea alakulma
PANEL_LEFT - Elementin vasen alakulma
PANEL_RIGHT - Elementin oikea alakulma
GLOBAL - Mallin origo

Voit antaa origolle siirroksen kenttiin DX ja DY.

Ulkoreunat

Reuna, Ladontakuvio

Voit valita alueen kullekin ulkoreunalle ladontakuvion napsauttamalla Valinta. Valitse tässä kulmaladontakuvio (edge pattern).

Ulkoreuna vasen (OL)
Ulkoreuna oikea (OR)
Ulkoreuna ylä (OT)
Ulkoreuna ala (OB)

Jos haluat poistaa ladontakuvion reunalta, valitse selaimessa kansio Patterns ja komponentti No pattern.

Huomaa: Reunatiilellä ei voi leikata aluetiiltä. Jos reunatiili ja aluetiili osuvat päällekkäin, aluetiiltä ei lisätä.

Siirrä

Ominaisuudella voit määrittää ladontakuvion aloituspisteen siirroksen reunan suunnassa.

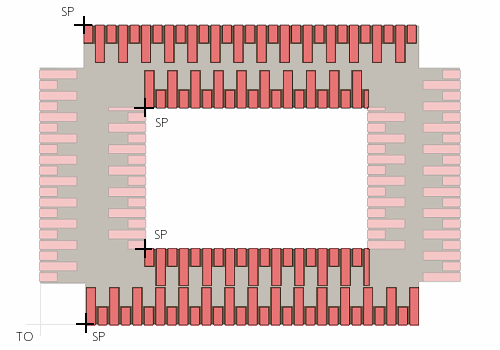

Pystysuuntaisten reunojen ladontakuvion aloituspiste on työkalun origo (TO), joka projisoidaan reunalle (SP).

Vaakasuuntaisten reunojen origo on reunan vasen piste (SP).

Reunan leikkaus / Nurkan ylitys

Kun reunalle ei ole valittu kulmaladontakuviota (no pattern), voit valita reunalle tiilien leikkausäännön.

CUT - Tiili leikataan reunalla (oletussääntö).
OVERRUN - Jos tiili ulottuu reunan yli, se lisätään mutta ei leikata.
NO OVERRUN - Jos tiili ulottuu reunan yli, sitä ei lisätä.

Reunalle, jolle on valittu kulmaladontakuvio, voit antaa kenttään lukuarvona nurkan ylityksen.

Sisäreunat

Reuna, Ladontakuvio

Voit valita alueen kullekin sisäreunalle ladontakuvion napsauttamalla Valinta. Valitse tässä kulmaladontakuvio (edge pattern).

Sisäreuna vasen (IL)
Sisäreuna oikea (IR)
Sisäreuna ylä (IT)
Sisäreuna ala (IB)

Siirrä, Reunan leikkaus / Nurkan ylitys

Kuten ulkoreunoilla.

Aukkojen reunat

Reuna, Ladontakuvio

Voit valita aukon kullekin reunalle ladontakuvion napsauttamalla Valinta. Valitse tässä kulmaladontakuvio (edge pattern).

Aukon reuna vasen (OPL)
Aukon reuna oikea (OPR)
Aukon reuna ylä (OPT)
Aukon reuna ala (OPB)

Siirrä, Reunan leikkaus / Nurkan ylitys

Kuten ulko- ja sisäreunoilla.
