Lisää etäisyysehto

Putkistosuunnittelu

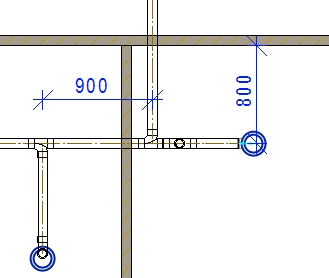

Lisää osien välille geometrisia ehtoja. Lisää esimerkiksi etäisyysehto putkien keskiviivojen välille, tai putken keskiviivan ja jonkin muun rakennusosan välille.

  1. Valitse Mallinnus | Liitos | Etäisyys.
  2. Valitse viiva tai piste.
  3. Valitse toinen elementti: viiva tai piste.
  4. Osoita etäisyysmitan paikka.
  5. Määritä ehdon tiedot keskusteluikkunassa:
    • Kirjoita etäisyys Arvo-kenttään.
    • Valintaruutu Toimii ehtona on oletusarvoisesti valittuna. Jos valintaruutu on tyhjä, mitta lisätään tavallisena mittana.
  6. Hyväksy OK-painikkeella.

Huomaa

  • Ohjelma lisää mittaehdot oletusarvoisesti tasolle 92 Mittaehdot.
