Pyöristys piirustuksessa

Lisää pyöristys kahden suoran viivan muodostamaan nurkkaan, kahden kaaren, tai viivan ja kaaren väliin. Voit valita pyöristyksen lisäominaisuuksia apuvalikosta tai määrittää pyöristyksen tiedot keskusteluikkunaan.

  1. Valitse Piirtäminen | Viivatyökalut | Pyöristä.
  2. Osoita kaksi keskenään risteävää viivaa.
  3. Valitse pyöristyksen lisäominaisuudet. Pyöristyksen lisäominaisuudet
  4. Valitse viivat seuraavasti:
    • Valitse kaksi suoraa viivaa.
    • Valitse kaksi kaarta.
    • Valitse viiva ja kaari.
  5. Määritä pyöristyksen tiedot keskusteluikkunaan. Pyöristyksen tiedot
  6. Valitse OK.

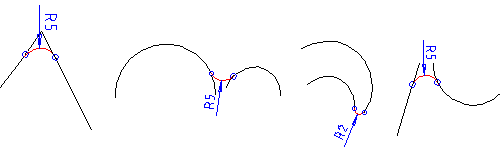

Esimerkki:

Huomaa:
  • Voit muokata pyöristyksen sädettä toiminnolla Muokkaa pyöristystä.
  • Jos 2D-rajoitustenratkaisija on käytössä, pyöristykseen liittyvät sädemitta, yhtenevyysehdot ja tangenttiehdot.
  • Voit muokata pyöristystä myös mittaehdolla. Huomaa, että silloin muutos kohdistuu sädemittaan mutta ei viivoihin, joiden väliin pyöristys on alunperin lisätty.
