Esimerkki peilauksesta kokoonpanossa

Esimerkkinä, Vaiheet 1-3.

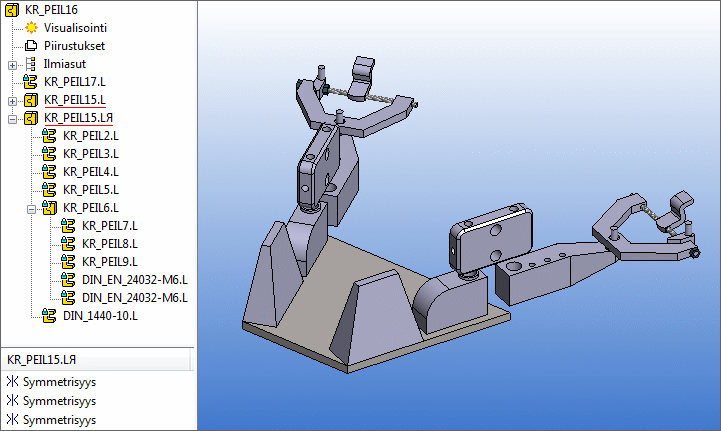

Vaihe 1

• Peilataan kokoonpano KR_PEIL15
• Peilaussymboli näkyy vain peilatussa kokoonpanossa KR_PEIL15.L

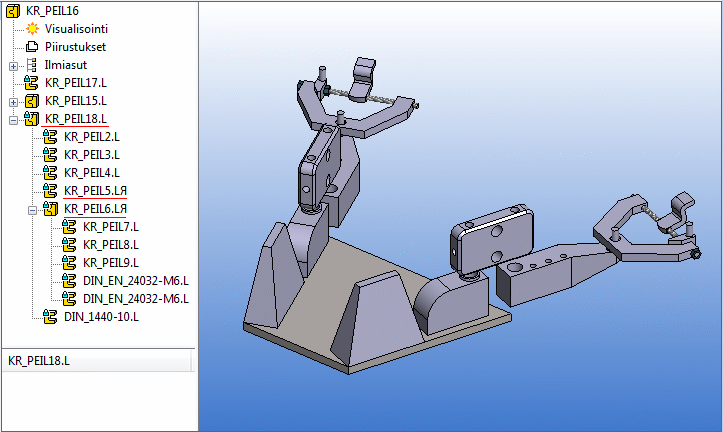

Vaihe 2

• Peilattu kokoonpano, KR_PEIL15.L, tallennetaan uudeksi kokoonpanoksi KR_PEIL18.
• Peilaussymboli näkyy  kokoonpanon alapuolella olevissa, ei symmetrisessä osassa ja alikokoonpanossa.

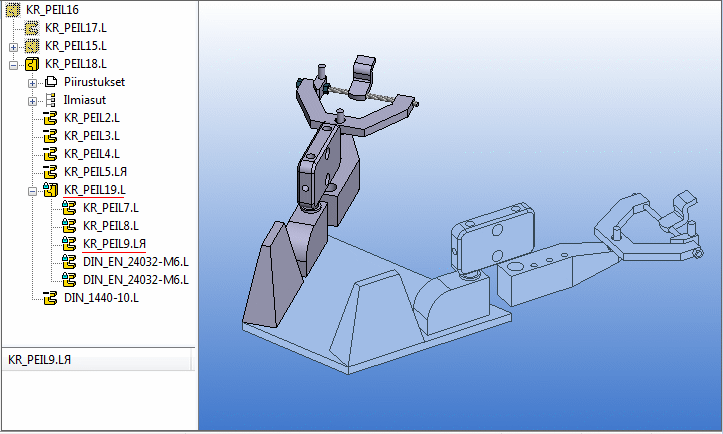

Vaihe 3

• Peilattu alikokoonpano on tallennettu uudeksi dokumentiksi, KR_PEIL19
• Peilaussymboli näkyy sen epäsymmetrisessä osassa KR_PEIL9, ja se tallennetaan uudeksi dokumentiksi.
