Läpivienti putken avulla

Voit lävistää rakenteen mallissa olevan putken avulla. Rakenne voi olla esimerkiksi seinäelementti. Putki voi olla lisätty putkistosuunnittelutoiminnolla (Vertex BD -ohjelman Putkistosuunnittelu-lisäoptio) tai se voi olla tuodussa IFC-mallissa oleva putki (Vertex BD -ohjelman IFC-kääntäjä -lisäoptio). Putki voi olla pyöreä tai suorakaide.

Tällä menetelmällä lisäät nopeasti reiät, kun putkia on muutama.

Kun olet lisännyt putkistolinjan tai tuonut IFC-mallin objektimallina rakennukseen, voit tehdä läpiviennin läpivientikomponentin avulla.

1. Tee jompikumpi seuraavista:
   • Valitse Mallinnus | Täydentävä rakennusosa | Rakennusosavalikoima Komponentti.
   • Avaa tilannekohtainen valikko hiiren oikealla painikkeella ja valitse Lisää kaluste, symboli, tilaryhmä....
   Selain avautuu.
2. Valitse selaimessa kansio Talotekniikka / LVI-tuotteet / Läpiviennit.
3. Valitse jompikumpi seuraavista:
   • Läpivienti, pyöreä (osoittimen lukitus)
   • Läpivienti, suorakaide (osoittimen lukitus)

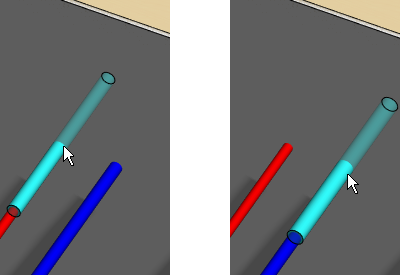

4. Kun viet kohdistimen mallissa olevan putken kohdalle, komponentti lukittuu liikkumaan putken pituusakselin suuntaan. Voi irrottaa komponentin putkesta painamalla Alt-näppäintä, ja viedä kohdistimen toisen putken kohdalle. Komponentin koko muuttuu putken mukaan. Pyöreän komponentin halkaisijaan ja suorakaiteen muotoisen komponentin leveyteen ja korkeuteen lisätään komponentin ominaisuuksissa asetettu toleranssi.



5. Osoita komponentin paikka. Voit havaita muodostuneen reiän, kun piilotat komponentin.



6. Voit muokata toleranssia jälkikäteen komponentin ominaisuuksia muokkaamalla.
