Pinojen asetukset

Voit tarkastella ja muokata pinoja 3D-malli-ikkunassa. Määritä pinojen sijoittuminen malli-ikkunassa muokkaamalla pinojen asetuksia. Asetuksissa voit valita myös pinousperusteen, jonka mukaan määräytyy elementtien järjestys pinossa.

1. Tee jompikumpi seuraavista:
   • Valitse Tulosteet | Elementit ja ristikot | 3D kuormauskaaviot > Pinojen asetukset.
   • Valitse dokumenttiselaimessa otsikko Kuormaus, ja hiiren oikealla avautuvasta valikosta Pinojen asetukset.

   Pinoasetukset-keskusteluikkuna avautuu.

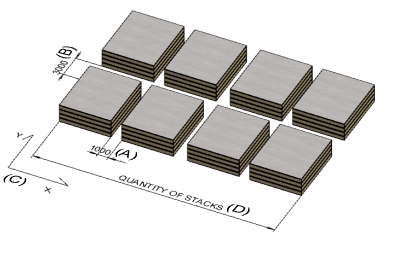

2. Määritä pinojen sijoittuminen malli-ikkunassa.
   • Pinojen välinen etäisyys (A)
   • Pinorivien välinen etäisyys (B)
   • Pinojen suunta (C)
   • Pinojen määrä rivillä (D)



3. Valitse muut asetukset:
   • Päivitä tavarat siirtäessä - Kun ominaisuus on valittuna, ja siirrät elementin pinosta toiseen, muutos päivittyy automaattisesti pinon tietoihin. Kun ominaisuus ei ole valittuna, ja siirrät elementin pinosta toiseen, muutos tulee päivittää pinon tietoihin tilannekohtaisen valikon toiminnolla Päivitä pinot.
   • Oletusesitys - Valitse elementin esitystapa malli-ikkunassa.
     • Laatikko - Elementin ympärille muodostettu laatikko näytetään malli-ikkunassa.
     • Kerrokset - Elementin kerrokset näytetään malli-ikkunassa.
     • Osat - Elementin osat näytetään malli-ikkunassa.
   • Pinousperuste - Pinoon lisättävien elementtien voidaan ajatella muodostavan elementtiryhmän. Pinousperuste määrää elementtien järjestyksen elementtiryhmässä.
     • Pituus - Vaakasuuntaisessa pinossa pisin elementti ryhmän alimmaiseksi. Pystysuuntaisessa pinossa pisin elementti ryhmän reunimmaiseksi.
     • Leveys - Vaakasuuntaisessa pinossa levein elementti ryhmän alimmaiseksi. Pystysuuntaisessa pinossa levein elementti ryhmän reunimmaiseksi.
     • Pinta-ala - Vaakasuuntaisessa pinossa pinta-alaltaan suurin elementti ryhmän alimmaiseksi. Pystysuuntaisessa pinossa pinta-alaltaan suurin elementti ryhmän reunimmaiseksi.
     • Tunnus - Vaakasuuntaisessa pinossa elementti, jolla on aakkosnumeerisessa järjestyksessä suurin tunnus, ryhmän alimmaiseksi. Pystysuuntaisessa pinossa elementti, jolla on aakkosnumeerisessa järjestyksessä suurin tunnus, ryhmän reunimmaiseksi.

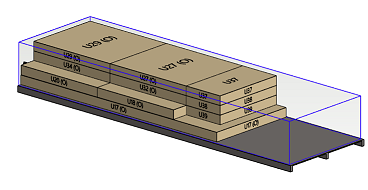

     • Elementtirivit - Vaakasuuntaisessa pinossa alimmaiseksi tulevat ns. pohjarivit, joiden lukumäärän voit antaa kenttään Pohjarivit. Pohjariveille tulevat pisimmät elementit, yksi elementti riviä kohden. Pohjarivien päälle voi tulla useita pieniä elementtejä samalle riville.
   • Pohjarivit - Kenttä on täydennettävissä, kun pinousperuste on Elementtirivit. Anna kenttään pohjarivien lukumäärä. Pohjariveille tulevat pisimmät elementit, yksi elementti riviä kohden. Pohjarivien päälle voi tulla useita pieniä elementtejä samalle riville.



   • Elementin koon laskenta - Elementin koon laskentatapa vaikuttaa pinon kokoon. Valitse miten elementin koko lasketaan:
     • Rakenteen tilavuus - Koko määräytyy elementin tilavarauksen mukaan. Tilavarauksen ulkopuolelle ulottuvia osia ei huomioida.
     • Kaikki osat - Koko määräytyy elementin kaikkien osien mukaan (profiilit, levyt, makrokomponentit), myös tilavarauksen ulkopuolelle ulottuvat osat huomioidaan.
     • Vain profiilit ja levyt - Koko määräytyy vain elementin profiili- ja levyosien mukaan. Myös tilavarauksen ulkopuolelle ulottuvat profiilit ja levyt huomioidaan. Makrokomponentteja ei huomioida lainkaan.

     Valinta tallentuu muistiin. Oletusarvo on asetettu järjestelmän asetuksissa bdsxx-avainsanaryhmässä avainsanalla panel_size_by_parts. Avainsana voi saada arvot:

     • 0 = Rakenteen tilavuus
     • 1 = Kaikki osat
     • 2 = Vain profiilit ja levyt
     Huomaa: Avainsanaa ei lueta järjestelmän asetuksista enää sen jälkeen, kun laskentatapa on ensimmäisen kerran valittu pinojen asetuksissa. Tämän jälkeen voit vaihtaa laskentatapaa vain pinojen asetuksissa.
4. Hyväksy OK-painikkeella.
