Muokkaa kuva-malliparien painikevalikkoa

Kuva-malliparien painikevalikossa on painike niille kuva-mallipareille, jotka on rakennuksessa valittu käyttöön. Ohjelman vakiotoimitus sisältää painikevalikon määrittelyn rakennukselle, jossa on 10-13 kerrosta. Kerrosten lukumäärä vaihtelee eri lokalisointiympäristöissä. Kun asetat kuva-mallipareja käyttöön, painikkeet tulevat automaattisesti näkyviin painikevalikkoon niille kerroksille, joille määrittely löytyy. Jos tarvitset painikkeita useammalle kerrokselle, ne tulee määritellä painikevalikkoon erikseen.

Järjestelmän painikevalikko on määritelty system/setup/mousec-tiedostossa. Kopioi tiedosto custom/setup-kansioon ja avaa se muokkausta varten esimerkiksi Notepad-sovellukseen.

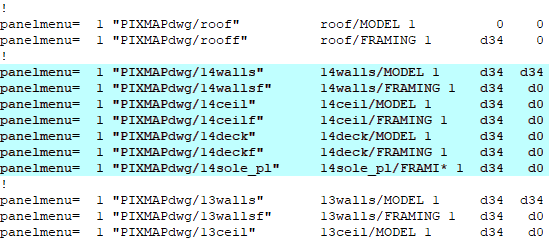

Lisää rivit painikkeille tiedostoon.

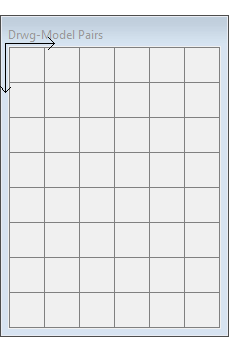

Painikkeet ovat kooltaan 34 x 34 pikseliä. Painikevalikon ruudukko alkaa vasemmasta yläkulmasta ja jatkuu oikealle X-suunnassa ja alas Y-suunnassa. Kunkin painikkeen sijainti määritetään X/Y-siirtymällä, esimerkiksi d34 d34.

• Ensimmäisen painikkeen sijainti on 0 0. Muiden samalla rivillä olevien painikkeiden sijainti on d34 d0 (siirtymä 34 oikealle X-suunnassa, 0 alaspäin Y-suunnassa).
• Uusi rivi aloitetaan antamalla painikkeelle siirtymä d34 d34. Muiden samalla rivillä olevien painikkeiden siirtymä on d34 d0 (34 oikealle X-suunnassa, 0 alaspäin Y-suunnassa).

Käynnistä Vertex uudelleen custom/setup/mousec-tiedoston muokkaamisen jälkeen.

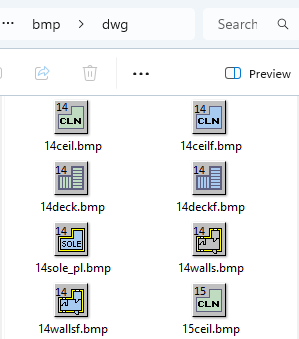

Ohjelman vakiotoimitus sisältää bittikartat kuva-malliparien painikkeille kellarista kattoon ja 20:lle kerrokselle niiden välissä. Jos tarvitset enemmän kerroksia, tarvitset myös bittikarttatiedostoja (bmp) näille kuva-mallipareille. Voit kopioida olemassa olevan bittikarttatiedoston system/bmp/dwg-kansiosta ja liittää sen custom/bmp/dwg-kansioon. Muokkaa bittikarttatiedostoja ja lisää ne mousec-tiedostoon.
