Lisää piirustus alimallina rakennusmalliin

Voit lisätä piirustuksen (VXP, DWG tai DXF) alimallina rakennusmalliin, ja käyttää sitä apuna rakenteiden suunnittelussa.

  1. Aktivoi rakennuksen malli-ikkuna.
  2. Valitse Mallinnus | Piirtäminen | Alikuvat > Lue alipiirustus/alimalli.

    Ohjelma avaa hakuikkunan, jolla voit hakea piirustusta arkistosta. Napsauta Peruuta, jolloin voit valita piirustustiedoston levyltä.

  3. Valitse tiedostotyypiksi esimerkiksi Vertex 2D-piirustukset (*.vxp).
  4. Valitse kansio ja tiedosto, ja napsauta Avaa.

    Piirustuksen rajat näkyvät kohdistimessa.

  5. Valitse hiiren oikealla avautuvasta valikosta aputoiminto, jolla voit esimerkiksi kääntää piirustusta.

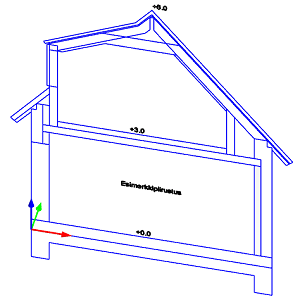

  6. Osoita piirustuksen paikka.

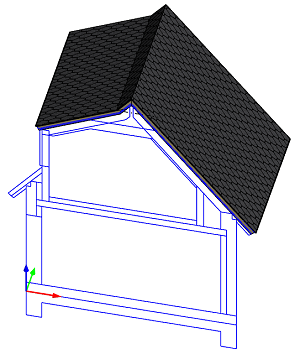

Voit tarttua piirustuksen pisteisiin, kun lisäät rakenteita malliin.

Huomaa:

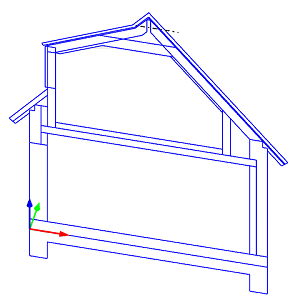

  • Piirustuksessa olevat tekstit eivät tule malliin. Jos haluat myös tekstit näkyviin rakennusmalliin, tallenna piirustus ensin malliksi (VXM), ja lisää se alimallina rakennusmalliin kuten yllä on esitetty. Kun valitset alimallia, valitse tiedostotyypiksi Vertex 3D-mallit (*.vxm) (oletustiedostotyyppi).

  • Voit siirtää piirustusta rakennusmallissa toiminnolla Siirrä alipiirustusta. Tarvittaessa voit valita hiiren oikealla avautuvasta valikosta aputoimintoja.
  • Et voi valita Sync-palvelussa olevaa piirustusta.
