Rakennetyökalut: Verhouslaudoitus

Framer

Seinäelementin, vaakarakenteen tai vaakarakenne-elementin verhous- tai pintakerroksen (COVER) työkalu. Valitse Työkalu luettelosta. Parametrit asettuvat valitun työkalun mukaan. Tarvittaessa muokkaa parametreja keskusteluikkunassa.

Verhous

Kuvaus
Työkalun kuvausteksti.
Poikkileikkaus
Valitse lautojen poikkileikkaus Valitse-painikkeellla. Valitse profiilikirjasto ja poikkileikkaus Osan ominaisuudet -keskusteluikkunassa.
Osan ominaisuudet
Jakoväli
Kirjoita lautojen jakoväli (S) tekstikenttään.
Siirtymä
Verhouslaudoituksen ladonta aloitetaan joko oletusreunasta (vaakaverhouksella kerroksen alareuna, pystyverhouksella kerroksen vasen reuna ulkoapäin katsottuna) tai verhoukselle on voitu määrittää muu kohdistustapa. Katso Verhouslaudoituksen kohdistus.
Tähän kenttään voit määrittää verhouslaudoituksen aloitukselle siirtymän. Arvo voi olla positiivinen tai negatiivinen. Positiivinen arvo siirtää aloitusta urospontin suuntaan.

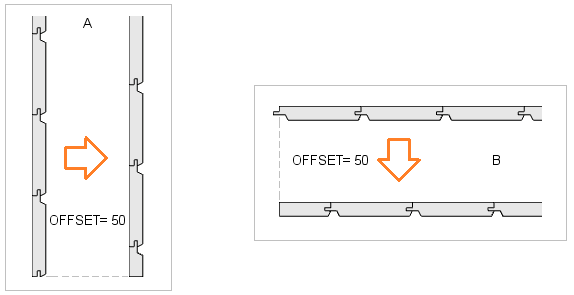

Esimerkkikuvassa A vaakaverhous, B pystyverhous.
Huomaa: Siirtymä ei vaikuta verhouskerroksiin, joissa ladontasuunnan aloitusreuna on määritetty reunadetaljin avulla. Katso Muokkaa verhouslaudoituksen reunadetaljia.
Asentokulma
Profiilin poikkileikkauksesta riippuva oletusasentokulma on määritetty panelointikirjastossa, eikä sitä yleensä tarvitse muuttaa. Jos poikkileikkaus sijoittuu paneloinnissa väärään asentoon, lisää oletusasentokulmaan asteluku, jonka verran poikkileikkausta pitää kääntää.
Suuntakulma
Määrittää laudoituksen suunnan.
  • AUTO - Suunta määräytyy automaattisesti kerroksen materiaalin mukaan. Esimerkiksi seinän pysty- tai vaakaverhous.
  • AUTO_R - Sama kuin AUTO, mutta seinän pystyverhouksen asennus aloitetaan päinvastaisesta suunnasta.
Maksimiloveus
Kirjoita kenttään suurin sallittu lautaan tehtävä loveus (D) aukon vieressä. Jos loveus on suurempi, lauta katkaistaan aukon kohdalla.
Minimileveys
Kirjoita kenttään pienin sallittu laudan leveys (W) aukon vieressä. Jos leveys on pienempi, lauta katkaistaan aukon kohdalla.
Katkaise ylin lauta
Ominaisuudella on merkitystä tilanteessa, jossa vaakaverhouksen ylimmän laudan pontti tai osa siitä ulottuu runkokerroksen yläpuolelle.
  • Kun ominaisuus ei ole valittuna, lautaa ei katkaista, jos vain pontti tai osa siitä ulottuu runkokerroksen yläpuolelle. Jos myös muu osa laudasta ulottuu runkokerroksen yläpuolelle, lauta katkaistaan.

  • Kun ominaisuus on valittuna, lauta katkaistaan aina.

Aukon reunaetäisyydet
Kirjoita kenttiin lautojen etäisyydet aukon reunoista.
  • Vasen (DL)
  • Oikea (DR)
  • Alareuna (DB)
  • Yläreuna (DT)

Automaattinen katkaisu

Automaattinen katkaisu
Voit valita verhouslautojen automaattisen katkaisun verhouslaudoitustyökalussa. Verhouslauta katkaistaan koolauksen kohdalla. Voit limittää katkaisukohdat eri lautakerroksissa antamalla limitettävien kerrosten lukumäärän kenttään Limitetyt rivit.
Limitetyt rivit = 2 Limitetyt rivit = 3
Anna laudan Maksimipituus ja Minimipituus.

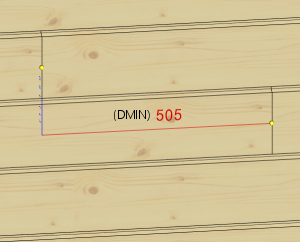

Voit antaa katkaisukohtien minimilimityksen kenttään Minimietäisyys (DMIN).
Voit määrittää aukkojen ylä- ja alapuolelle (pystyverhouksessa aukon vasempaan ja oikeaan reunaan) suoja-alueen, jossa lautaa ei katkaista. Suoja-alue määräytyy siten, että kentässä Ehjät laudat aukkojen ylä- ja alapuolella olevalla kertoimella kerrotaan laudan korkeus (pystyverhouksessa leveys).

Asennus

Asennus
Valitse verhouslautojen asennustapa valikosta. Kaikki työkalulla lisättävät laudat saavat saman asennustavan.
  • Irto-osa - Työmaalla kiinnitettävä osa.
  • Manuaalinen - Tehtaalla käsin paikoitettava ja kiinnitettävä osa.
  • Manuaalisesti paikoitettava - Tehtaalla käsin paikoitettava, mutta automaattisesti kiinnitettävä osa. Voit käyttää tätä asennustapaa osille, joita tuotantolinja ei pysty paikoittamaan automaattisesti osan koon tai muodon takia, mutta joiden yli naulaus- ja liimalinjojen tulee jatkua.

Seinäelementille voit määrittää pelkkien reunalautojen asennustavan muokkaamalla reunadetaljia. Katso Muokkaa verhouslaudoituksen reunadetaljia.

Voit merkitä irto-osat ja manuaalisesti asennettavat tai paikoitettavat osat havaintovärillä mallissa. Katso Merkkaa poikkeavat osat.

Huomaa: Irto-osaksi määritettyä profiilia ei lasketa mukaan seinäelementin painoon.
