Rakennuksen dokumenttiselain

Jokainen rakennus sisältää useita dokumentteja, kuten kuva-malliparien piirustus- ja mallitiedostot, piirustuslomakkeet, julkisivu-, leikkaus- ym. -näkymäkuvat, erilaiset elementtikuvat jne. Dokumentit tallentuvat kunkin rakennuksen kansioon. Voit selailla rakennuksen sisältämiä dokumentteja dokumenttiselaimessa. Voit aktivoida dokumenttiselaimesta kuva-mallipareja, piirustuslomakkeita, näkymiä jne.

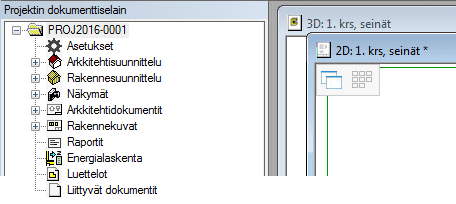

Dokumenttiselain avautuu objektipuun kanssa työskentelyalueen vasempaan reunaan, kun avaat rakennuksen. Aseta dokumenttiselain näkyviin valitsemalla välilehti Rakennuksen dokumenttiselain.

Voit muuttaa selaimen leveyttä vetämällä kohdistimella selaimen reunaa.

  1. Tallenna aktiivinen rakennus. Tällöin dokumenttiselaimen tiedot päivittyvät.

    Mitä rakennuksen dokumenttiselaimessa esitetään?

  2. Avaa dokumenttiselaimen haara napsauttamalla otsikon edessä olevaa plus-merkkiä tai kaksoisnapsauttamalla otsikkoa.

    Voit avata valittuna olevat dokumenttiselaimen haarat valitsemalla hiiren oikealla avautuvasta valikosta Laajenna kaikki, ja sulkea valitut haarat valitsemalla Kutista kaikki. Jos mitään ei ole valittuna tai valittuna on dokumenttiselaimen ylin haara, toiminto Laajenna kaikki laajentaa kaikki haarat, ja Kutista kaikki sulkee kaikki haarat.

  3. Avaa dokumentti kaksoisnapsauttamalla dokumenttia. Jos valitsit jonkin muun kuin tiedostotyyppiä Vertex 2D-piirustus tai 3D-malli olevan dokumentin, esimerkiksi xls- tai doc-tiedoston, dokumentti avautuu tiedostopäätteen mukaiseen sovellusohjelmistoon.

Voit valita rakennuksen hallintaan liittyviä toimintoja avaamalla dokumenttiselaimen haaran Asetukset.

Rakennuksen asetukset

Dokumenttiselaimessa voit lisäksi:
