Pääkaavion teko

Pääkaavion teko aloitetaan luomalla arkistoon pääkaaviota varten piirustuslehti peruskuva, jolle luodaan koko pääkaavio yhtenä kokonaisuutena.

  • Pääkaaviolehti jaetaan omalla toiminnollaan erillisiksi lehdiksi tarvittaessa.
  • Kaikki muokkaus pääkaaviolle tehdään peruskuvassa. Myös lähtönumeroiden päivitys käyttää numeroinnin hakuun pääkaavion peruskuvaa. Pääkaavion muokkaukseen voidaan käyttää pääkaavion teko -työkalun toimintoja tai perusgrafiikan työkaluja.

Pääkaavion sivuttaminen voidaan tehdä peruskuvasta seuraavasti:

  • Tapa 1: Peruskuva tehdään lehdelle 0. Silloin piirustusarkistokortilla pitää olla keskuksen tunnus. Sivutettavat lehdet tulevat saman piirustusnumeron lehdiksi 1. lehdestä alkaen.
  • Tapa 2: Peruskuvat tehdään muulle kuin lehdelle 0, jopa vaikka samalle piirustusnumerolle. Tässä tapauksessa piirustusarkistokortille pitää merkitä PKAAVIO ja kunkin peruskuvan lehtiarkistokortille keskuksen tunnus. Merkinnät arkistokorteille tehdään kenttään: Tunnusten oletusarvot (=)

Peruslehden numerosta riippuen pääkaavion teko -toiminto tarkistaa käyttäjältä arkistomerkinnät ja pyytää käyttäjää tarvittaessa lisäämään keskuksen tiedot tietokantaan. Keskuksen tietoihin pitää sivutusta varten kirjata mille piirustusnumerolle sivutus tuotetaan. Jos arkistotiedot ovat puutteelliset, sivutus on estetty.

Muokkaustyökalulla tehty piirikaavio

Muokkaustyökalun avulla tehty pääkaavio voidaan lajitella lähtönumerojärjestykseen ennen sivutusta. Sivutetun pääkaavion ensimmäiselle lehdelle tulee lomake, jossa on keskuksen tiedot.

Pääkaavio koostuu lähdöistä, jotka muokkaustyökalua käytettäessä näkyvät pistekatkoviivalla erotettuina kokonaisuuksina.

  • Kukin lähtö voi sisältää pääkaaviorivejä halutun määrän.
  • Uusi lähtö sisältää oletuksena kaksi riviä.
  • Kukin lähtö voi sisältää vain yhden lähtönumeron.

Pääkaavion muokkaustyökalua käytetään näppäimistöllä. Muokkaustoiminnon käynnistys avaa oman muokkausikkunan pääkaaviota varten. Ikkunassa aktiiviin kohtaan ilmestyy kohdistin, joka osoittaa rivin /sarakkeen, johon annettu komento kohdistuu. Kohdistimen liikuttaminen tapahtuu nuolinäppäimillä ja tietojen muokkaus/lisäys omilla komennoillaan. Muokkaustyökalu keskeytetään Esc-näppäimellä.

Sivutus perustuu muokkaustyökalulla luotuun kuvan rakenteeseen. Perusgrafiikan työkaluja voidaan käyttää kuvan täydentämiseen rakennetta poistamatta.

  1. Valitse välilehden Rakennus-ryhmästä Pääkavion teko.

    Näppäintoiminnot pääkaavion suunnittelussa

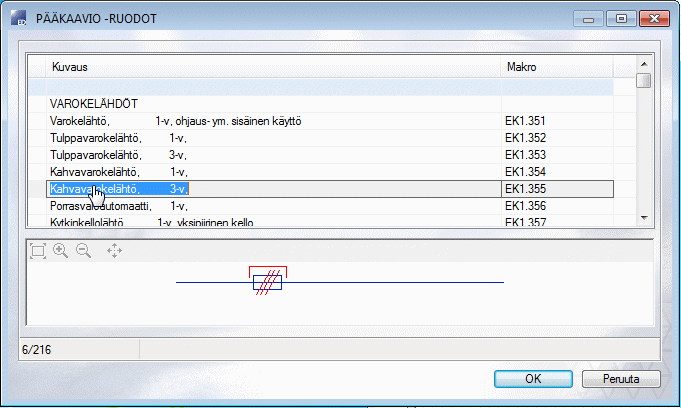

    Esimerkkinä, paina A-näppäintä. Valitse pääkaavion lähtö ja tulo tietokantanäytöstä. Näet valitsemasi kuvana alaosassa.

Huomaa

  • Alakisko voidaan lisätä tai poistaa valitsemalla ruodon lisäyksessä PK_KISKO tai (poisto -PK_KISKO). Sekä alakiskon lisäyksessä että poistossa tehdään automaattinen venytys, ja lähdön numeroa siirretään oikealle alakiskon alta.

    Kokonaan kiskoton rivi voidaan lisätä rivin lisäys -toiminnolla antamalla rivien määräksi 0. Kiskoton rivisymboli (PK_RIVI4) on löydyttävä symbolikirjastosta.

  • Keskustietoja voit määrittää toiminnolla Keskukset tietokannan selailu.

    Keskukset-tietokannan selailu

  • Ennen pääkaavion tekoa merkitse lähdöt tasokuvaan omalla toiminnollaan.

    Lähtöjen tiedot tasokuvissa
