Sijaintiviittaukset

Toiminnolla lisäät ja päivität sijaintiviittaukset piirustukseen. Sijaintiviittaus on tekstitunnus, joka ilmoittaa tietyn elementin paikan piirustuksessa.

Sijaintiviittaus on oletuksena muotoa: <piirustusnumero>:<lehti>/<koordinaatti>

Sijaintiviittauksesta jätetään pois ne osuudet (piirustusnumero, esimerkiksi), jotka ovat samat kuin kaaviossa.

Vertex ED: Voit lisätä piirustukseen seuraavat sijaintiviittaukset.

Piirustuksen kosketinkarttasymboleihin tieto, missä piirustuksen kohdassa kukin kartan kosketin sijaitsee.
Piirustuksen kosketinsymbolien laitetunnuksen alle tieto, missä koskettimen aktiivinen laiteosa sijaitsee.
Piirustuksen katkaisuviitesymbolien laitetunnusten alle tieto, missä on samalla tunnuksella varustettu toinen katkaisuviite.

Lisää sijaintiviittaukset

  1. Valitse välilehden Päivitys-ryhmästä Päivitä tekstit.
  2. Valitse välilehden Päivitys-ryhmästä Lisää sijaintiviittaukset.
  3. Voit käyttää vanhoja sijaintitietoja tai estää niiden käytön.
    • Valitse Kyllä, jolloin ohjelma ei muuta jo annettuja sijaintiviittauksia.
    • Valitse Ei, jolloin ohjelma päivittää uudelleen kaikki sijaintiviittaukset.

Kaapelin edellistä ja seuraavaa esiintymää päivittävä viittaus

  1. Lisää viittaus assosioimalla viittausteksti kaapelijohtimeen.
  2. Tekstin piilo-osassa on teksti <ref>:next: tai <ref>:prev riippuen kumpi viittaus on kyseessä.

    Viittaukset päivittyvät vain, jos vastaava viittauspari löytyy. Viittaus seuraavaan sisältää vastaavan viittauksen edelliseen paikan.

Virheilmoitukset

Sijaintiviittausten lisäyksessä havaitut virheet kirjautuvat lokitiedostoon. Esimerkiksi, virheilmoituksia annetaan seuraavissa tapauksissa.

Vertex ED: Esimerkkinä,

  • Kaaviossa on käytetty koskettimia, joita ei ole määritelty.
  • Sama kosketin on kaaviossa kahteen kertaan.
  • Katkaisuviitesymbolin toinen pää puuttuu.

Huomaa

  • Jos sijaintiviittaus on toiselle piirustuslehdelle, voit avata tämän lehden uuteen piirustusikkunaan napsauttamalla sijaintiviittausta, ja valitsemalla tilannekohtaisen toiminnon Avaa linkki.
  • Sijaintiviittauksen muoto on määritelty asetusvalikossa, kohdassa 2D-kaaviot/Sijaintiviittaukset.
  • Sijaintiviittaukset tuottaa lokitiedoston user/posref_err, jonka voit avata lokiselaimeen katseltavaksi. Avaa lokiselaimeen lokitiedosto Sijaintiviittaukset.

    Lokitiedostojen katselu

Päivitä sijaintiviittaukset

Mikäli muutat komponenttien sijaintia piirustuksessa, päivitä sijaintiviittaukset seuraavasti:

  1. Valitse välilehden Päivitys-ryhmästä Lisää sijaintiviittaukset.

  2. Valitse Päivitys.

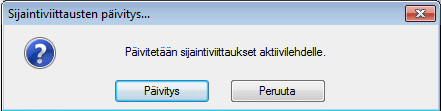

    Sijaintiviittausten päivitys merkitsee muuttuneet viittaukset, ja avaa keskusteluikkunan, joka kertoo muutosten määrän, kun päivitys tehdään aktiivikuvalle.

    Lehtioperaatioissa lokitiedostoon kirjataan kunkin lehden kohdalle siihen tehdyt muutokset.

Huomaa

  • Jos sijaintiviittausten lisäys ei onnistu, tarkista oletko tallentanut piirustuksen sen perustamisen jälkeen. Jos et ole tallentanut uutta piirustusta vielä kertaakaan, tallenna piirustus, ja valitse uudelleen Lisää sijaintiviittaukset.

Sijaintiviittausten virheilmoitusten minimointi

Sijaintiviittausten yhteydessä saattaa esiintyä virheilmoitus, joka aiheutuu syystä, että aktiivikomponentti puuttuu. Voit poistaa aktiivi/passiivikomponentteihin liittyviä virheilmoituksia, joita esiintyy sijaintiviittausten päivityksessä.

Voit vähentää sijaintiviittausten virheilmoituksia seuraavasti.

  1. Valitse vertex-menu, valitse Asetukset, ja valitse Muokkaa asetusarvoja.
  2. Avaa kohta 2D-kaaviot/Sijaintiviittaukset.
  3. Asettele sopivasti osio Passiiviosien viittausvirheiden tarkastus.
  4. Hyväksy OK-painikkeella.
  5. Käynnistä Vertex uudelleen.
