Tee oma piirustuslomake

Tee oma lomake muokkaamalla vanhaa lomaketta ja tallentamalla se lomakesymbolina. Lomakesymbolin käyttö piirustuslomakkeena edellyttää, että sille on määritelty tarvittavat viittaukset.

Avaa lomake muokattavaksi symbolieditoriin

  1. Avaa symbolieditori valitsemalla  välilehti > Symbolit ryhmä > Editori.
  2. Avaa symboliselain valitsemalla välilehti > Symbolit ryhmä > Selain.
  3. Hae vanha lomake muokattavaksi. Kirjoita symboliselaimen yläreunan hakukenttään esimerkiksi Lomake ja paina Enter-näppäintä haun käynnistämiseksi.
  4. Raahaa symboli editoriin. Ohjelma varmistaa toiminnon. Muokkaa symbolia editorissa valitsemalla Kyllä.

Huomaa

  • Voit poistaa lomakkeen logon valitsemalla sen alueen ja painamalla näppäintä Delete.

Määritä koordinaatiston viitepisteet

  1. Varmista, että lomakkeen kohdistuspiste sijaitsee lomakkeen vasemmassa alakulmassa. Tarvittaessa siirrä pistettä valitsemalla välilehti > IO muokkaus ryhmä > Siirrä.
  2. Lisää lomakkeen reunoilla sijaitseviin tekstipisteisiin tiedot, jotka määrittävät lomakkeen koordinaatiston. Valitse välilehti > IO muokkaus ryhmä > Tiedot.
  3. Valitse ensimmäinen tekstipiste muokattavaksi. Ohjelma avaa I/O-pisteen tiedot keskusteluikkunan.

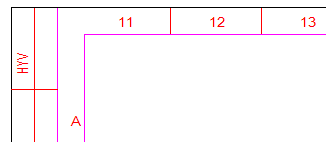

  4. Lisää kenttään Oletusteksti tekstipisteen numero tai kirjain, jonka haluat näkyvän lomakkeessa, esimerkiksi 11 tai A. Lisää kenttään Kuvaus/Piiloteksti tekstipisteen X tai Y suuntainen koordinaatti. Yleinen merkintätapa on seuraava:

  5. Kohdista teksti paremmin tarvittaessa. Tekstin kohdistuspisteen vaihto
  6. Määritä tiedot kaikkiin lomakkeen reunoilla sijaitseviin tekstipisteisiin.

Määritä lomakkeen päivittyvät kentät

  1. Lisää lomakkeen kenttään tekstipiste . Valitse välilehti > IO lisäys ryhmä > Teksti. Sijoita piste lomakkeelle.
  2. Lisää tekstipisteen tiedot. Valitse välilehti > IO muokkaus ryhmä > Tiedot. Valitse tekstipiste muokattavaksi. Ohjelma avaa I/O-pisteen tiedot keskusteluikkunan.
  3. Lisää kenttään Oletusteksti tekstipisteen kuvaus, jonka haluat näkyvän lomakkeessa, esimerkiksi PIIRNO. Valitse pudotusvalikosta kenttään Kuvaus/Piiloteksti tekstipisteen viittaus, esimerkiksi #PIIRNRO#. Valittavana on ALIAS lyhennetiedostossa määritellyt lyhenteet.

Tallenna lomake

  1. Valitse välilehti > Symboli ryhmä > Tallenna. Ohjelma varmistaa toiminnon. Tallenna lomake uudelle nimelle valitsemalla Uudelle nimelle.
  2. Määritä lomakkeen tiedot, esimerkiksi nimi ja kuvaus.
  3. Valitse OK.

Ota lomake käyttöön

  1. Valitse välilehti > Symbolit ryhmä > Lomakkeet.
  2. Valitse tekemäsi lomake listasta.
  3. Vaihda lomakkeen Tyyppi-sarakkeeseen pudotusvalikosta Lisätään makrona.
  4. Valitse OK.

Huomaa

  • Voit luoda oman piirustuslomakkeen myös muulla tavoin. Lue aiheesta lisää Vertex Tuotedokumentaatio -sivulta:

    https://kb.vertex.fi/ed2018fi/asennus-ja-paeivitys/kaeyttoeoenotto-omassa-yrityksessae/omien-piirustuslomakkeiden-laatiminen
