Kokoonpanon ehdot yleisesti
Kokoonpanomalliin lisätään osia esimerkiksi arkistosta. Osien sijoittuminen toisiinsa nähden tarkennetaan lisäämällä ehtoja osien välisten suhteiden määrittämiseksi ja mitoittamiseksi.
Irtonaisten osien sininen reunaviiva
Kokoonpanoehtojen lisäyksessä näytetään paikoituksen tarpeessa olevat osat eri tavalla kuin muut. Kun olet lisäämässä kokoonpano-osien väliin geometrisia rajoitteita (ehtoja), ohjelma piirtää irrallaan olevat osat siten, että normaalisti mustana oleva reunaviiva näkyy sinisenä.
Tieto osien vapausasteista
Vertex G4: Ohjelman vihjeteksti kertoo osien vapausasteen, eli onko osa esimerkiksi
riittävästi määritelty tai alimääritelty.
Vertex G4Plant ja G4: Näet
kokoonpanopuun symboleista onko osa/alikokoonpano lukittu, täysin määritelty, alimääritelty
(-) tai ylimääritelty (+).
Kokoonpanopuun symbolit ja merkinnät
Sallittu vapausaste tarkoittaa vapaata liikettä vapausasteen suunnassa. Esimerkiksi ruuvi kiertyy reiässä tai liukupala liikkuu uran suunnassa.
Ehtotyypit
Lisää osien välille ehtoja, jotka määrittävät osien sijoittumisen toisiinsa nähden. Määritä ehto kahden osan elementtien välille. Osasta valittava elementti voi olla pinta, viiva tai piste.
Esimerkiksi, määritä osille ehtona etäisyys- ja kulmamittoja. Näillä ajavilla mitoilla hallitset osien suuntautumista ja sijoittumista toisiinsa nähden.
Kokoonpanon osille voidaan määrittää seuraavia geometrisia ehtoja:
- Etäisyys
- Sama etäisyys
- Kulma
- Samankeskinen
- Yhdensuuntainen
- Kohtisuora
- Yhtenevä
- Tangentti
- Symmetrinen
- Kiinnitä
- Irrota

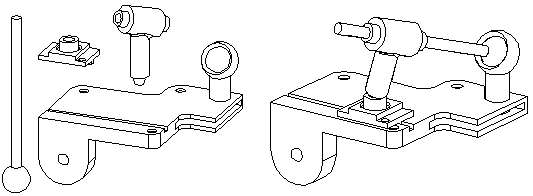

Kokoonpanon osat paikoitetaan geometrisilla ehdoilla samankeskinen ja yhtenevä. Osat paikoittuvat seuraavasti:
On huomattava, että yhden osan oikea suuntautuminen ja sijoittuminen muihin osiin nähden
saattaa vaatia useampien ehtojen kuin yhden määritystä osalle.
Ehdon lisäys kiinnitettyjen osien välille
Ehdon kumoaminen, tarkastelu, muokkaus, poisto jne.
Vaihda ehto halutessasi toiseksi tilannekohtaisesta valikosta.
Voit peruuttaa viimeksi lisäämäsi ehdon ennen kuin poistut ehtomäärityksestä. Edellinen ehtoratkaisu ei palaudu.
Kokoonpanopuussa esitetään osalle määritetyt geometriset ehdot. Kun napsautat osan tunnuksen
kokoonpanopuusta, osaan vaikuttavat geometriset ehdot esitetään puun alakehyksessä. Voit
tarkastella, muokata ja poistaa ehtoja.
Kokoonpanopuu
Irronneen ehdon voi kiinnittää uuteen elementtiin. Esimerkiksi, ehto voidaan kytkeä toisen osan pintaan.
Ehdon voit asettaa pois päältä ja jälleen palauttaa.
Kokoonpanon ehdon poisto ratkaisusta ja
palautus
Ehdolle voidaan antaa rajoitus, että se koskee vain tiettyä ilmiasua.
Aseta ehto ilmiasukohtaiseksi
Geometristen ehtojen ylläpito
Oletusarvona on, että kokoonpanon osille määritetyt ehdot säilyvät, vaikka osia muokattaisiin ehtojen määrittämisen jälkeen.
Jos osan paikkaa vaihdetaan siirtämällä sitä kokoonpanossa, osa säilyttää sille lisätyn geometrisen ehdon. Edellytyksenä on, että osassa on elementti, johon ehto kohdistui.
Osien liikuttelu kokoonpanossa
Kun osalle on määritetty kaikki tarpeelliset geometriset ehdot, osan sijaintia ei voi enää muuttaa suhteessa muihin osiin.
Jos kokoonpanon rakenne on kiinteä, jolloin siinä ei ole liikkuvia osia, kaikki osat voidaan lukita paikoilleen. Tällöin kokoonpanomallin geometristen rajoitusten laskenta kevenee.
Kokoonpanon geometristen ehtojen määrityksen jälkeen voidaan kokoonpanon toimivuutta tarkastella vetämällä osaa, jolle on sallittu liikkuminen X-, Y- tai Z-akselien suuntaan tai akselin ympäri.
