Mallin luonnostelutila - Tasoluonnos 2D

Luonnostelua varten työikkuna aktivoidaan luonnostelutilaan. Osan luonnostelun aloitus

Luonnostelutilan aktivointi

Luonnostelutila aktivoituu, kun lisäät uuden luonnoksen osaan. Samalla määrität myös luonnostelutason, jonka suuntaisesti elementit piirretään.

Aktivoi luonnostelutila toiminnolla Uusi luonnos. Jo geometrian omaavan osan luonnostelutasoksi voit määrittää osasta valitsemasi viitepinnan. Esimerkiksi, valitse:

  • Viiva (normaalitason)
  • Viiva ja piste
  • Kolmen (3) pisteen taso

Luonnoksen lisäys

Luonnostelutila näkyy työikkunassa seuraavasti:

  • Työikkunan otsikkorivin teksti: Luonnostelu sekä osan tunnus.

     Jos valitset ikkunassa Suurenna , näet otsikkorivillä enemmän malliin liittyviä tietoja.

  • Luonnostelutaso: Esimerkkinä Vaaka(XY)-taso.
  • Luonnostelukoordinaatisto (X- ja Y-suuntaiset akselit), jonka nollapistettä ja akseleita voidaan käyttää luonnoksen ehtojen määrityksessä.
  • Hila (oletusarvo).
  • Piirtotoiminnot valittavissa työkaluriviltä tai tilannekohtaisesta valikosta.  Osamallin luonnoksen piirtäminen tasoon

Valmiin luonnoksen hyväksyminen

Luonnoksen piirtämisen jälkeen, kun luonnos hyväksytään, valitaan toimenpide, ja muodostetaan piirre luonnoksen perusteella.

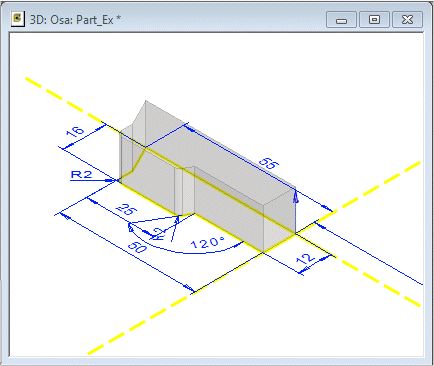

Luonnos tallentuu piirteeseen. Piirteen määrittämisen jälkeen luonnostelutila poistuu, ja työikkunaksi palautuu 3D-työikkuna. Osan piirrepuussa näkyvät vaiheena piirre ja luonnos. On muodostunut osa, jolla on tilavuus.

Luonnokseen perustuvat piirteet

Tämän jälkeen osan mallinnusta jatketaan mahdollisesti muilla osaa muokkaavilla piirretoiminnoilla. Esimerkkinä, pyöristys, päästö. Voidaan myös lisätä osan pintaan uusi luonnos, piirretään luonnos, ja muodostetaan jälleen luonnokseen perustuva piirre.

Osaa muokkaavat piirteet

Luonnoksen muokkaus

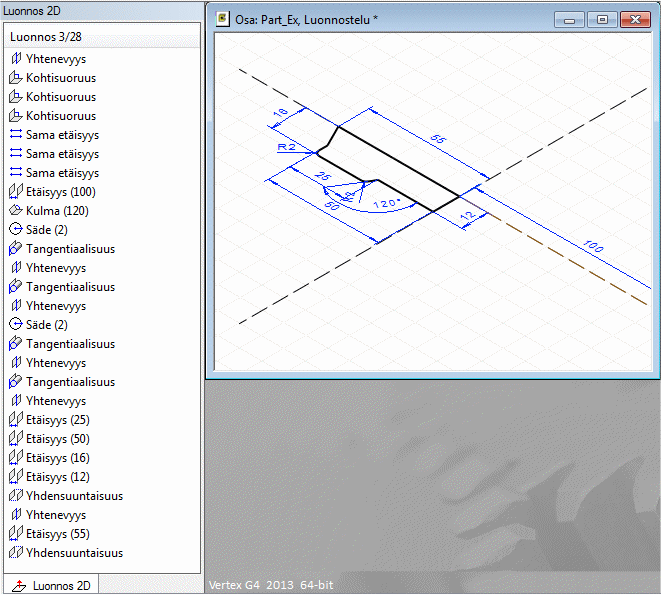

Mallinnuksen edetessä on mahdollista palata muokkaamaan piirteen luonnosta. Valitse osasta piirteen muodostama pinta ja sen jälkeen toiminto Muokkaa luonnosta.

Voit valita luonnoksen muokattavaksi myös osan piirrepuusta. Luonnos avautuu luonnostelutilaan muokattavaksi. Luonnostelutilassa piirtäminen tapahtuu aina tasossa.

Osamallin luonnoksen muokkaus
Piirteen luonnoksen muokkaus

Luonnoksen tarkastelu

Voit tarkastella luonnosta seuraavasti.

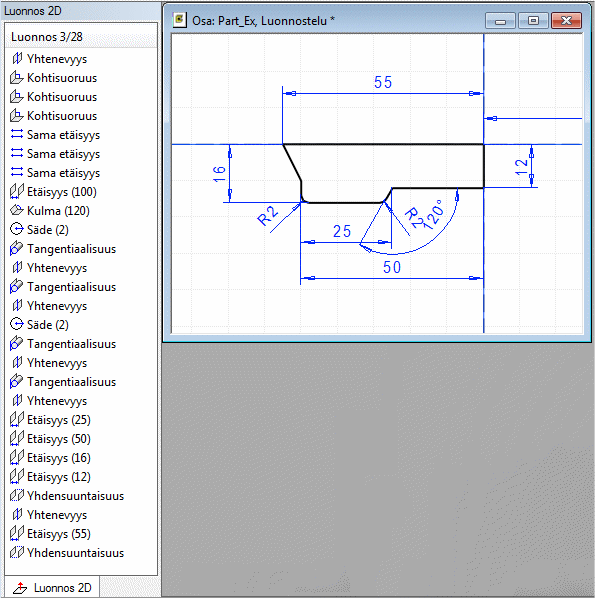

  • Tarkastele ja muokkaa luonnosta XY-projektiossa. Valitse yhdensuuntaisprojektio tilannekohtaisella toiminnolla Kohtisuoruus. Hilan voit määrittää suorakulmaiseksi tai polaariseksi. Kohdistin hakee automaattisesti hilaverkon pisteisiin (oletusarvo).

    Voit väliaikaisesti estää automaattihaun pisteisiin, kun painat Alt-näppäintä viivan piirtämisen yhteydessä, esimerkiksi.

  • Pyöritä luonnosta Shift+hiiren vasen painike, ja muokkaa valitussa projektiossa.
  • Panoroi luonnosta Shift+hiiren keskipainike.
  • Zoomaa luonnosta hiirtä liikuttamalla painamalla samanaikaisesti Shift+hiiren oikea painike. Vaikka muutat luonnoksen näkymää kesken luonnostelun, elementit piirtyvät luonnostelutasossa.

Luonnostelutilassa näkyy osan muoto. Luonnostelutasona osan viitepinta. Elementit piirtyvät tason suuntaisesti.

Luonnostelu ilman hilaa

Hila on oletusarvoisesti käytössä. Voit asettaa sen pois käytöstä tilannekohtaisen valikon toiminnolla Ominaisuudet. Keskusteluikkunan sivulla Hilaverkko ja Luonnostin voit lisätä tai poistaa hilaverkon, muuttaa luonnoksen mittakaavaa ja valita Varjostettu piirto oletuksena.
