Aseta osanumerot samalle linjalle

Yleistä

  • Jos piirustuksesta halutaan viimeistellyn näköinen, osanumeroiden tulisi sijaita esim. vaaka- ja pystysuunnissa samalla kohdilla.
  • Tämä on mahdollista sekä osanumeroita lisättäessä että alla esitetyllä tavalla myöhemmin.
  • Voit järjestää piirustuksen osanumerot vaaka- tai pystysuuntaan tai 45° kulmaan.
  • Aloita osanumeroiden järjestäminen pienimmästä numerosta ja etene numerojärjestyksessä isompiin numeroihin.

Siirrä osanumerot samalle linjalle

  1. Valitse Piirustus | Mitat Pikamitoitus > Asettele.
  2. Osoita pienintä osanumeron, jonka suhteen haluat seuraavan osanumeron sijoittaa.
  3. Raahaa pienin osanumero haluamaasi paikkaan ja napsauta se paikoilleen.
  4. Osoita numerojärjestyksessä seuraavaa numeroa.
  5. Raahaa sitä samalle vaaka- tai pystylinjalle tai 45° kulmaan suhteessa edelliseen numeroon.
    • Ohjelma piirtää linjalle apuviivan, kun olet kyllin lähellä linjaa.
  6. Napsauta hiiren valintapainiketta apukohdalla, jolloin osanumero lukittuu apuviivan linjalle.
  7. Liu'uta osanumeroa linjalla haluamaasi paikkaan.
  8. Lukitse osanumero paikalleen napsauttamalla.

Esimerkki:

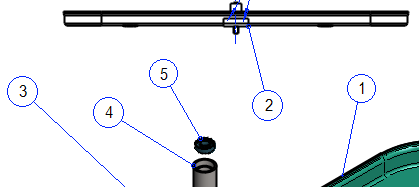

  • Osanumerot ennen siirtoa

  • Numerot on siirretty alkaen numerosta 1, jonka jälkeen numerot on siirretty numerojärjestyksessä.
  • Kuvassa numero 5 on lukittu numeron 4 kanssa samaan vaakalinjaan ja sitä ollaan liu'uttamassa paikalleen.
