Mallin luonnostelutila - Tasoluonnos 2D

Yleistä

Tässä ohjeessa käsitellään

  • Luonnostelutilan aktivointi.
  • Valmiin luonnoksen hyväksyminen. Eli siirtyminen luonnostelusta luonnokselle tehtävään toimenpiteeseen.
  • Poistu luonnoksesta, eli hylkää luonnokselle tehdyt muutokset.
  • Luonnoksen muokkaus.
  • Luonnoksen tarkastelu.
  • Luonnoksen ominaisuudet.

Luonnostelutilan aktivointi

Luonnostelutila aktivoituu, kun lisäät uuden luonnoksen osaan tai muokkaat luonnosta.
Lisää osamalliin uusi tasoluonnos, se määrittää samalla tason jonka suuntaisesti luonnoksen elementit piirretään.
  • Valitse toiminto Osa | Luonnos Pintaan/Viivaan >
    • Vaakatasoon.
    • Pystytasoon.
    • Poikittaistasoon.
  • Tai valitse tilannekohtainen toiminto Uusi luonnos > Vaaka-, Pysty- tai Poikittaistasoon.
  • Jos valitset geometrista pinnan ensin, valitse tilannekohtainen toiminto Uusi luonnos > ja sitten valitse
    • Pintaan.
    • Yhdensuuntaisesti.
    • Kulmaan.
    • Vapaasti.
  • Voit valita geometriasta myös viivan, viivan ja pisteen tai kolme pistettä ja sen jälkeen tilannekohtaisen toiminnon Uusi luonnos

Valmiin luonnoksen hyväksyminen

Lopeta luonnostelu valitsemalla toiminto Luonnos | Paluu OK tai
  • valitse tilannekohtainen toiminto OK.

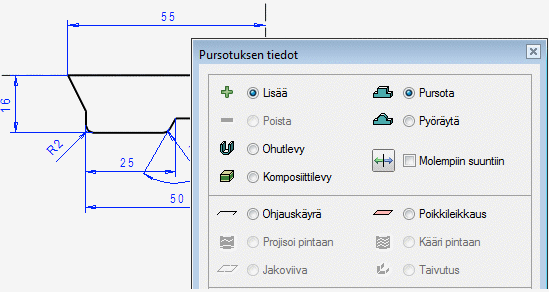

  • Tämän jälkeen ohjelma esittelee keskusteluikkunan, josta valitse luonnokselle tehtävän toimenpiteen.

  • Luonnos tallentuu piirteeseen. Osan piirrepuussa näkyvät vaiheena piirre ja luonnos.
  • Katso: Luonnokseen perustuvat piirteet.
Tämän jälkeen voit tehdä joko uuden luonnoksen tai tehdä muita mallia muokkaavia toimintoja, kuten pyöristys, viiste, päästö, koverrus.

Poistu luonnoksesta hyläten tehdyt muutokset

Poistu luonnoksesta ja hylkää sinne tehdyt muutokset
  • Valitse toiminto Luonnos | Paluu Poistu tai
  • Valitse tilannekohtainen toiminto Poistu.

Luonnoksen muokkaus

Mallinnuksen edetessä on mahdollista palata muokkaamaan piirteen luonnosta. Voit valita luonnoksen muokattavaksi:
  • Napsauta piirrepuusta luonnosta, jota haluat muokata ja valitse tilannekohtainen toiminto Muokkaa.
  • tai valitse osasta piirteen muodostama pinta ja sen jälkeen tilannekohtainen toiminto Muokkaa luonnosta.
Katso:

Luonnoksen tarkastelu

Voit katsoa luonnosta kohtisuoraan luonnostasoa vasten.
  • Valitse Luonnos | Asetukset Kohtisuora. Jos tämä on valittu, niin luonnos kääntyy automaattisesti kuvatasoa vasten kohtisuoraan asentoon, kun luonnokseen tullaan.
  • tai tilannekohtainen toiminto Kohtisuora, joka kääntää luonnoksen kohtisuoraan.

Voit pyörittää luonnosta eri asentoihin tai panoroida luonnosta

  • Pyöritä luonnosta Shift+hiiren vasen painike tai hiiren keskipainikkeella.
  • Panoroi luonnosta Shift+hiiren keskipainike.
  • Zoomaa luonnosta hiiren rullalla tai hiirtä liikuttamalla painamalla samanaikaisesti Shift+hiiren oikea painike.
Luonnostilassa voit säätää luonnoksen ja muun geometrian näkyvyyteen vaikuttavia asetuksia Luonnos | Asetukset-ryhmän valinnoilla.

Luonnoksen ominaisuudet

Luonnosta voidaan tarkastella siten, että piirtämisen apuna on hilaverkko.
Kohdistin vaihtuu toimintojen välillä automaattisesti rististä nuoleksi. Lisäksi kohdistinta ja sen kykyä tarttua lähellä oleviin elementteihin (hakualuetta) voidaan säätää.
Luonnoksen keskiristin kokoa ja mittojen kokoa voidaan säätää.
