Esimerkki: kokoonpanoa työstävä työkalu
Esimerkkinä, kokoonpanon osia työstävä piirre.
- Luonnostele viiva, ja määritä se ohjauskäyräksi. Ohjauskäyrää voidaan käyttää työstävän piirteen paikoittamiseen kokoonpanossa.
- Lisää ohjauskäyrälle luonnos, ympyrä, ja pursota sitä. Tällä pursotuspiirteellä ei ole työstävää vaikutusta. Tämän jälkeen mallinna työstävä piirre.
- Lisää uusi luonnos, ympyrä, ja pursota sitä. Valitse piirteelle Työkalu pursotuksen tiedoissa. Tallenna valmis työkalu komponenttikirjastoon valitsemalla .

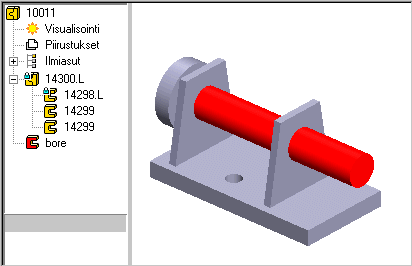

- Lisää työkalu kokoonpanoon valitsemalla tilannekohtainen toiminto .

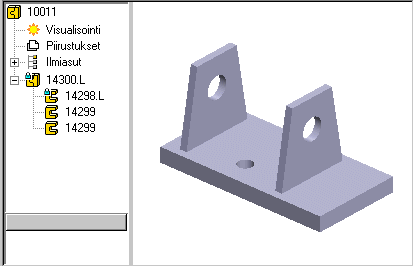

- Suorita työstävä piirre valitsemalla tilannekohtainen toiminto .
