Seinä-keskusteluikkuna - Seinän valinta

Valitse lisättävän tai muokattavan seinän ominaisuudet Seinä-keskusteluikkunassa. Ikkunan otsikkorivillä esitetään valittuna olevan seinän nimi. Voit hyväksyä seinän oletusominaisuudet, tai valita seinälle haluamasi kerrokset ja niiden ominaisuudet. Viimeksi lisätty seinä on oletuksena.

Keskusteluikkunan valinnat

Seinäkirjastot ja seinätyypit

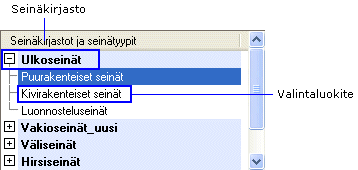

Käytössäsi voi olla useita kirjastoja. Kirjastoissa seinät on ryhmitelty valintaluokitteen mukaan. Valitse kirjasto ja luokite keskusteluikkunan vasemman yläkulman luetteloruudussa. Voit etsiä kirjastoa aktivoimalla luetteloruudun ja painamalla Ctrl+F. Kirjoita haettava merkkijono teksti-ikkunaan. Jos haluat tiivistää tai laajentaa kaikki kirjastot, avaa tilannekohtainen valikko hiiren oikealla painikkeella ja valitse Laajenna kaikki tai Kutista kaikki.
Seinien pienoiskuvat näkyvät luetteloruudun alapuolella.
Seinä
Valitse seinän pienoiskuva keskusteluikkunan vasemmassa alakulmassa. Voit etsiä seinää aktivoimalla luetteloruudun ja painamalla Ctrl+F. Kirjoita haettava merkkijono teksti-ikkunaan.
Ulko- tai väliseinän parametrit, kerrokset ja niiden parametrit voit valita keskusteluikkunan keskiosassa.
Pienoiskuva merkitään havaintovärillä, kun seinän ominaisuuksia on muokattu kirjastoon tallennetuista ominaisuuksista poikkeaviksi. Voit palauttaa oletusominaisuudet seuraavasti:
  1. Valitse pienoiskuva.
  2. Avaa tilannekohtainen valikko hiiren oikealla painikkeella.
  3. Valitse Palauta oletukset.
Seinän pienoiskuvien esitystapa
Seinän parametrit
Seinän parametrit ovat valittavissa, kun olet napsauttanut seinän pienoiskuvakkeen aktiiviseksi eikä yksikään kerros ole valittuna Rakennekerrokset-luettelossa tai esikatselukuvassa. Tarvittaessa poista kerroksen valinta napsauttamalla tyhjää tilaa Rakennekerrokset-luettelossa.
Oletuksena keskusteluikkunassa esitetään seuraavat parametrit:
  • Väritäyttö koko seinälle - Kun valintaruutu on valittuna, seinän väritäyttö esitetään pohjakuvassa. Kaikilla kerroksilla on tällöin sama väritäyttö. Valitse väritäytön tyyppi luettelosta. Tyypin ominaisuudet (taso, kynä, skaala, väri) on määritetty seinäkirjastossa. Tarvittaessa voit vaihtaa värin valitsemalla uuden värin luettelosta. Tavallisesti väritäyttö lisätään tasolle 31.

    Kun valintaruutu on tyhjä, koko seinän väritäyttö ei ole käytössä. Voit kuitenkin määrittää kullekin kerrokselle oman väritäyttöparametrin. Nämä väritäytöt esitetään pohjakuvassa silloin, kun koko seinän väritäyttö ei ole käytössä.

    Väritäytöt näkyvät pohjakuvassa, kun asetus Näytä väritäytöt on valittuna:
    1. Valitse > Asetukset > Piirustukset, mallit.
    2. Valitse välilehti Näkymä.
    3. Valitse Piirustus: Näytä väritäytöt.
  • Käytä rakennuksen oletuskorkeuksia - Kun valintaruutu on valittuna, verhous- ja runkokerroksen ylä- ja alareunan korkeusasemat luetaan rakennuksen parametreista. Muut kerrokset säilyttävät korkeutensa suhteessa runkokerrokseen.
  • Kantava - Kun valintaruutu on valittuna, seinä on kantava. Tietoa tarvitaan seinien elementoinnissa.
Saat näkyviin lisää parametreja seuraavasti:
  1. Avaa tilannekohtainen valikko parametrien luetteloruudussa.
  2. Valitse Näytä kaikki parametrit.
Seinän parametrit
Rakennekerrokset
Parametroidun ulko- ja väliseinän kerrosten oletusominaisuudet on määritetty seinäkirjastossa. Tarvittaessa voit valita kullekin kerrokselle tyypin, materiaalin, paksuuden sekä ala- ja yläreunan korkeuden. Voit lisätä ja poistaa kerroksia, siirtää kerrosta seinän syvyyssuunnassa, tai jakaa kerroksen kahteen osaan seinän korkeussuunnassa.
  • Tyyppi - Valitse tyyppi luettelosta. Joillekin kerroksille voit päätyypin lisäksi määrittää tarkenteen, joka rajoittaa Materiaali-luetteloon kerättäviä vaihtoehtoja. Esimerkiksi päätyyppi "Verhous", tarkenne "Verhous Tiili".
  • Materiaali - Valitse materiaali luettelosta. Luetteloon kerätään vain valitulle tyypille mahdolliset vaihtoehdot.
  • Paksuus - Arvo päivittyy automaattisesti valitun materiaalin mukaan. Tarvittaessa voit kirjoittaa kenttään haluamasi arvon.
  • Alareuna ja Yläreuna - Jos valitsit valintaruudun Käytä rakennuksen oletuskorkeuksia, verhous- ja runkokerroksen ylä- ja alareunan korkeusasemat luetaan rakennuksen parametreista. Muiden kerrosten korkeusasemat päivittyvät siten, että suhde runkokerroksen korkeusasemiin säilyy. Suhde säilyy myös silloin, kun muokkaat runkokerroksen ylä- tai alareunan korkeusasemaa kirjoittamalla kenttään uuden arvon. Tarvittaessa voit kirjoittaa korkeusasemakenttiin haluamasi arvot.

    Jos seinän kerrokseen on tehty muotoiluja mallissa, kerroksen korkeuksia ei voi muokata seinän ominaisuuksissa (kentät ovat harmaana). Katso Seinän muotoileminen mallissa.

Seinässä on aina oltava runkokerros.
Lisää kerros seinään
Muokkaa seinän kerrosta
Valitse rakennetyökalu
Kerroksen parametrit
Kerroksen parametrit ovat valittavissa, kun olet valinnut jonkin kerroksen Rakennekerrokset-luettelossa tai esikatselukuvassa.
Valitse seinän kerros
Oletuksena keskusteluikkunassa esitetään seuraavat parametrit:
  • Väritäyttö - Kerroksen väritäyttö on käytössä, kun valintaruutu on valittuna, mutta esitetään pohjakuvassa vain silloin, kun seinän parametrit Väritäyttö koko seinälle ei ole valittuna. Valitse väri luettelosta, tai valitse kynäväri tai RGB-väri keskusteluikkunassa (luettelon vaihtoehdot Lisää tai RGB).

    Kynä-väri

    RGB-väri

    Väritäytöt näkyvät pohjakuvassa, kun asetus Näytä väritäytöt on valittuna.
    1. Valitse > Asetukset > Piirustukset, mallit.
    2. Valitse välilehti Näkymä.
    3. Valitse Piirustus: Näytä väritäytöt.
  • Voidaan venyttää kattoon - Kun valintaruutu on valittuna, kerros voidaan venyttää yläpuolella olevaan kattoon.
Saat näkyviin lisää parametreja seuraavasti:
  1. Avaa tilannekohtainen valikko luetteloruudussa.
  2. Valitse Näytä kaikki parametrit.
Seinän kerroksen parametrit
Hirsiseinät, perustusseinät, muut seinät
Hirsiseinän, perustusseinän tai tilanjakoseinän ominaisuuksia ei ole jaettu kerroksittain, vaan valitset ominaisuudet koko seinärakenteelle.
Hirsiseinän parametrit
Parametrinen sokkeli + antura
Valeseinä huonetilojen jakamiseen
Kun muutat seinän ominaisuuksia, voit päivittää esikatseluikkunat napsauttamalla Päivitä-painiketta.
Poimi
Voit valita rakennuksessa olevan seinän napsauttamalla Poimi-painiketta. Osoita seinä piirustuksessa tai mallissa. Keskusteluikkuna ei enää avaudu, vaan voit suoraan jatkaa seinän lisäys- tai muokkaustoimintoa.
Pohjakuva / Malli -esikatselu
Esikatseluikkunoissa esitetään seinän malli ja esitys pohjakuvassa. Malli on joko karkea tai tarkka riippuen siitä, kumpaa esitystapaa olet viimeksi käyttänyt seinän lisäyksessä. Seinän karkea ja tarkka malli voivat näyttää erilaisilta, koska kerroksille on voitu seinäkirjastossa määrittää erilaiset pintamateriaalit karkealle ja tarkalle mallille. Voit vaihtaa mallin esitystapaa esikatseluikkunassa seuraavasti:
  1. Valitse esikatseluikkunaan Malli.
  2. Avaa tilannekohtainen valikko luetteloruudussa.
  3. Valitse Tarkka tai Karkea.
Jos malli katoaa esikatseluikkunasta, napsauta ikkunan yläreunassa olevaa painiketta . Se hakee mallin rajat siten, että kaikki geometria jää rajojen sisäpuolelle.
Valitse rakenne, Rakenne
Ominaisuudet ovat käytettävissä ei-kerroksellisen elementointimenetelmän yhteydessä. Jos yhdellekin seinän kerrokselle on valittu Rakennetyökalu, ominaisuudet eivät ole käytettävissä. Katso Valitse rakennetyökalu.
Jos käytössäsi on useita eri runkokirjastoja (esimerkiksi suurelementti, precut, teräs), valitse seinäelementoinnissa käytettävä runkokirjasto ja runko napsauttamalla Valitse rakenne -painiketta.
Valitse seinäelementoinnissa käytettävät rungon parametrit napsauttamalla Rakenne-painiketta.
Ulkoseinän runkorakenneparametrit
Väliseinän runkorakenneparametrit
Huomaa:
  • Kun poistut keskusteluikkunasta OK-painikkeella, valitsemasi parametrit jäävät oletusarvoiksi.
  • Voit muokata seinän tietoja kesken seinän pisteiden osoituksen valitsemalla toiminnon Toisen seinätyypin valinta. Valitse toiminto apuvalikosta.
