Suljettu murtoviiva (2D)
Yleistä
- Piirrä suljettu murtoviiva osoittamalla murtoviivan pisteitä. Kun kuittaat viivan piirron
valmiiksi, ohjelma lisää automaattisesti ensimmäisen ja viimeisen pisteen välille viivan.
- Toiminnolla voit piirtää vaakasuuntaisen suorakulmion, jos osoitat ennen valmiiksi
kuittausta vain kaksi pistettä.
- Voit piirtää ketjutettuja suorakulmioita, jos valitset aputoiminnon
Yhtenäinen viiva pois.
Piirrä suljettu murtoviiva
- Valitse Piirustus | Viivat
Älykäs viivaketju >
Suljettu murtoviiva.
- Vertex BD, InD:
Viiva >
Suljettu murtoviiva
- Vertex ED, HD:
Suljettu >
Suljettu murtoviiva
- Vertex BD, InD:
- Valitse tarvittaessa viivan ominaisuudet.

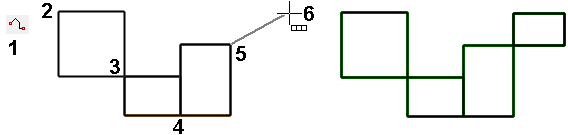

- Piirrä viivaketju osoittamalla pisteitä 2... n kpl.
- Jos osoitat vain kaksi pistettä, piirtyy suorakulmio.
- Lopeta tämän suljetun murtoviivan piirto
- Paina V-näppäintä (V=Valmis) tai
- Paina hiiren keskinäppäintä.
- Viivaketju sulkeutuu viimeksi osoitetusta pisteestä aloituspisteeseen.
- Jatka suljettujen murtoviivaketjujen piirtoa toistamalla vaiheet 2...4.
- Lopeta suljettujen murtoviivojen piirto
- Valitse jokin toinen toiminto tai
- Paina hiiren keskinäppäintä tai
- Paina Esc-näppäintä tai
- Paina V-näppäintä (V=Valmis).
