Osan mallinnus kokoonpanossa
Kokoonpano muodostetaan arkistoiduista osista, kirjastokomponenteista sekä osista, jotka mallinnetaan kokoonpanossa. Arkistoidut osat ovat yleensä valmiiksi mallinnettuja. Kokoonpanosta voidaan valita arkistoitu osa muokattavaksi.
Kokoonpanossa osaa voidaan mallintaa seuraavin tavoin:
- Valitaan osa kokoonpanosta muokattavaksi
- Valitaan alikokoonpano muokattavaksi
- Mallinnetaan uusi osa kokoonpanoon
Vanha osa muokattavaksi
Kokoonpanosta valitaan osa, jota halutaan muokata.
- Kokoonpanon muu geometria näkyy valitun osan ympärillä.
- Muokattavaksi valitun osan piirrehistoria näkyy kokoonpanopuussa, ja osa värin vaihtuu.
- Voit muokata osan olemassa olevia piirteitä ja mallintaa uusia.
- Lopuksi hyväksy muokkaus, ja malli tallentuu arkistoon ja päivittyy kokoonpanoon.

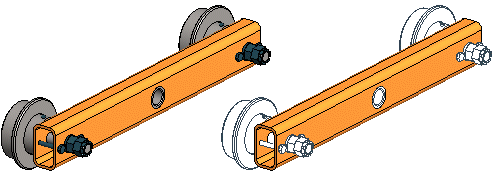

Piirtotapana on Varjostus. Esimerkkinä, valitaan profiiliosa muokattavaksi.
Alikokoonpano muokattavaksi
Kokoonpanosta valitaan alikokoonpano, jota halutaan muokata. Kokoonpanon muu geometria näkyy näkyy valitun alikokoonpanon ympärillä työikkunassa.
- Liitetään alikokoonpanoon osa.
- Tehdään uusi osa.
- Muokataan geometrisia ehtoja tai piirustuksia.
- Alikokoonpanon osa voidaan kopioida, leikata, liittää tai poistaa.
- Osaa, sen piirustuksia tai ominaisuuksia voidaan muokata.
Osan muokkaus
Alikokoonpanon muokkaus
Uuden osan /kokoonpanon mallinnus kokoonpanoon
Uuden osan tietoina annetaan dokumentin nimi, tyyppi sekä tallennuspaikka.
Dokumentin tyyppi voi olla osa tai kokoonpano, ja se voidaan määrittää tarvittaessa paikalliseksi osaksi. Tallennuspaikka on arkisto tai vaihtoehtoisesti voidaan mallintaa paikallinen osa kokoonpanoon.
