Lisää kulmaehto osien välille

Yleistä

  • Kulmaehto määritetään osoittamalla molemmista osista ehtoon osallistuva elementti; Pinta, viiva sekä tarvittaessa kiertoakseli. Suosittelemme kiertoakselin osoittamista.
  • Ellei kiertoakselia osoiteta, se rajaa mm ehdon puolen vaihdon ja kulman liikeradan simuloinnin.
  • Elleivät muut ehdot rajoita osia, niin ensimmäiseksi osoitettu osa pystyy paikallaan. Suosittelemme, että toinen osista on jo lukittu paikoilleen joko ehtojen avulla tai kiinnittämälle, ennen kulmaehdon lisäämistä.
  • Suosittelemme, että lisäät muut tarvittavat ehdot, ennen kulmaehdon määrittämistä ja raahaat osan suurin piirtein oikealle paikalleen.

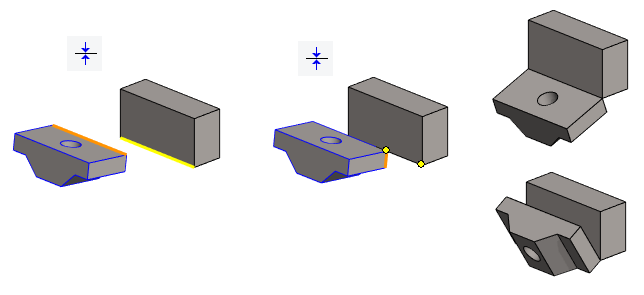

Kuva 1: Ennen kulmaehtoa osien välille on lisätty kaksi yhtenevyysehtoa

Lisää osien välille kulmaehto

  1. Valitse Kokoonpano | Ehdot | Lisää kulmaehto.
  2. Valitse ensimmäisen osan pinta tai viiva.
  3. Valitse toisen osan pinta tai viiva.
  4. Tee toinen seuraavista:
    • Valitse osa kiertoakselille, ja valitse sen jälkeen kiertoakseli.
    • Ohita kiertoakselin osoitus valitsemalla Valmis.
  5. Syötä kulman arvo
  6. Syötä muuttuja tai kaava, jos haluat ohjata kulmaa kokoonpanon mittataulukolla.
  7. Syötä alku- ja loppuarvot sekä askeleiden määrä, jos haluat simuloida liikettä kahden eri kulman välillä.
    • Alku- ja loppuarvot voit antaa vain, jos osoitit kiertoakselin.
    • Katso simulointia: Simuloi kokoonpanon ehtoa
    • Loppuarvo voi olla yli 360 astetta, jos haluat simuloida useita pyöräytyskierroksia.
  8. OK
    • Ohjelma kääntää osat ehdon määrittämään paikkaan.
  9. Ellei osien paikka tyydytä, voit valita apuvalikosta toiminnon: Vaihda edellisen ehdon puoli.
    • Puolta ei voi vaihtaa, jos kiertoakseli ei ole kohtisuorassa kumpaakin suunnattavaa elementtiä kohti.
  10. Jatka toistamalla kohdat 1...9, kunnes kaikki haluamasi ehdot on lisätty.
  11. Lopeta etäisyysehtojen lisääminen:
    • Valitsemalla jokin toinen toiminto.
    • Esc-näppäimellä.
    • V-näppäimellä (Valmis-kuittaus).
    • Tilannekohtaisella toiminnolla OK.
    • Hiiren keskinäppäimellä.

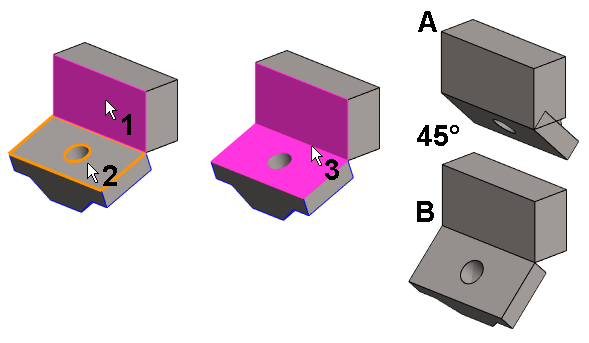

Esimerkki, kun kulma on annettu kahden pinnan välille

  • Ennen kulmaehtoa, osille on annettu kaksi yhtenevyysehtoa (kuva ylhäällä).
  • Ehtoa varten on osoitettu kaksi pintaa (1 ja 2) sekä kiertoakseli (3).
  • Kulmaksi on annettu 45 astetta.
  • Kuvassa A on oletusratkaisu.
  • Kuvassa B ehdon puoli on vaihdettu.

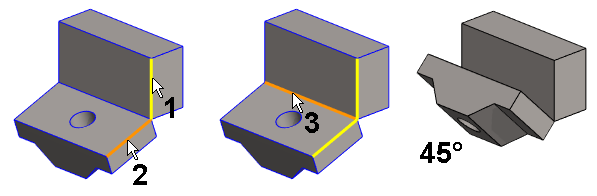

Esimerkki, kun kulma on annettu kahden viivan välille

  • Ennen kulmaehtoa, osille on annettu kaksi yhtenevyysehtoa (kuva ylinnä).
  • Ehtoa varten on osoitettu kaksi viivaa (1 ja 2) sekä kiertoakseli (3).
    • Kiertoakselin osoitus on pakollinen, kun kulmaehtoa lisätään viivojen välille.
  • Kulmaksi on annettu 45 astetta.

Kulmaehdon puolen vaihto

  • Jos Kulma-ehdolle on annettu kiertoakseli, voit vaihtaa puolen.
  1. Valitse ehto Kulma kokoonpanopuun alakehyksestä.
  2. Valitse Vaihda puoli.
Huomaa:
  • Voit käyttää toimintoa myös siten, että valitset ensin kaksi osaa ja sen jälkeen
    • Valintanauhan toiminnon Lisää kulmaehto tai
    • Tilannekohtaisen toiminnon Ehdot > Kulma.
    • Valitse toinen osa Ctrl+hiiren vasen painike.
  • Voit määrittää Kulma-ehdon ilmiasukohtaiseksi sekä asettaa mittaehdolle raja-arvot. Raja-arvojen määrittely on mahdollista vain silloin, jos ehdolle on määritelty kiertoakseli. Valitse ehto ja Muokkaa.

    Muokkaa ehtoa

  • Zoomaa osan näkymää Z-näppäimellä elementin valitsemiseksi. Zoomaa kaikki näkyviin A-näppäimellä.
  • Liikuta osaa siten, että siirrät kohdistimen osan kohdalle, ja liikutat hiirtä samalla painaen hiiren vasenta painiketta.
