IFC-ominaisjoukkojen määrittely

IFC-viennissä osien ja koonpanojen nimiketietojen kirjoittamista omiksi IFC-ominaisuusjoukoiksi ohjataan system\setup\ifc -kansiossa olevien xml-asetustiedostojen avulla:

• ifc_props_pipe.xml -> putkiosat
• ifc_props_profile.xml -> profiilit
• ifc_props_part.xml -> muut osat
• ifc_props_assembly.xml -> kokoonpanot

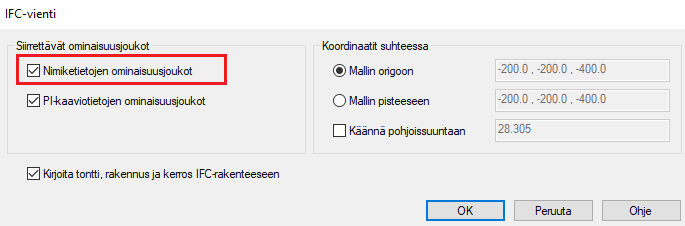

Käyttäjä voi kopioida pohjat vastaavaan paikkaa custom\setup\ifc- kansioon ja muokata ne sisältämään halutut kentät halutuilla tunnisteilla. IFC-viennissä nimiketietojen ominaisuusjoukkojen kirjoitus voidaan asettaa joko päälle (=oletus) tai pois päältä.

Ohjelma tutkii IFC-tuonnissa xml-asetustiedostojen avulla mahdollisesti tunnistettavia IFC-ominaisuusjoukkoja ja sieltä löytyviä kenttiä. Jos löytyy, niin ohjelma kirjoittaa tiedot osien ja kokoonpanojen nimiketietoihin. Tätä voidaan hyödyntää siirrettäessä malleja IFC:hen ja sieltä takaisin G4/G4Plant:iin. Jos tämän halutaan toimivan, niin on syytä huolehtia, että asetustiedostot ovat samat sekä kirjoittavassa että lukevassa päässä.

IFC-viennissä PI-kaaviotietojen ominaisuusjoukkojen kirjoitus voidaan asettaa joko päälle (=oletus) tai pois päältä. Näiden kirjoitus pohjautuu xml-asetustiedostojen sijasta komponenttien tyypin mukaan vastaaviin PI-kaavion tietokantanäyttöihin.
