Esimerkki: kokoonpanoa työstävä työkalu

Esimerkkinä, kokoonpanon osia työstävä piirre.

  1. Luonnostele viiva, ja määritä se ohjauskäyräksi. Ohjauskäyrää voidaan käyttää työstävän piirteen paikoittamiseen kokoonpanossa.
  2. Lisää ohjauskäyrälle luonnos, ympyrä, ja pursota sitä. Tällä pursotuspiirteellä ei ole työstävää vaikutusta. Tämän jälkeen mallinna työstävä piirre.
  3. Lisää uusi luonnos, ympyrä, ja pursota sitä. Valitse piirteelle Työkalu pursotuksen tiedoissa. Tallenna valmis työkalu komponenttikirjastoon valitsemalla Tallenna kirjastoon > Komponenttina....
    Kuva 1: Valmis työkalu. Piirresymbolin punainen väri kertoo piirteen olevan työstävä piirre. Mallissa työstävä piirre esitetään myös punaisella värillä.
  4. Lisää työkalu kokoonpanoon valitsemalla tilannekohtainen toiminto Lisää >  Komponentti....

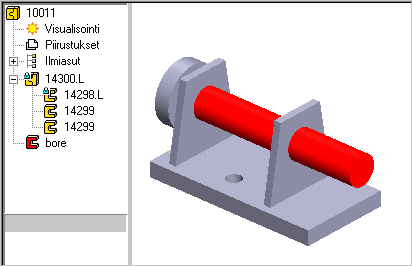

    Kuva 2: Työkalu on lisätty kokoonpanoon.
  5. Suorita työstävä piirre valitsemalla tilannekohtainen toiminto Työstävät piirteet >  Suorita.

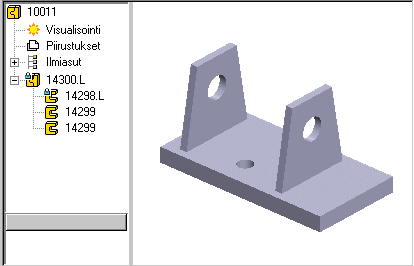

    Kuva 3: Kun mallin työstävät piirteet suoritetaan, levyaihioihin työstetään aukot.
