Säännöllinen monikulmio (2D)

Yleistä

  • Lisää säännöllinen monikulmio, jonka muodon määrittävät sivujen lukumäärä, sivun pituus ja halkaisija.
  • Jos käyttäjäasetuksissa on valittu 2d-rajoitustenratkaisija, niin ohjelma lisää monikulmiolle mittaehdot.

Lisää säännöllinen monikulmio

  1. Valitse Piirustus | Viivat Älykäs viivaketju > Monikulmio
    • Vertex BD, InD: Viiva > Monikulmio
    • Vertex ED, HD: Suljettu > Monikulmio
    • Ohjelma avaa keskusteluikkunan Säännöllinen monikulmio.

  2. Syötä säännöllisen monikulmion mitat.
    • Anna sivujen lukumäärä.
    • Anna sivun pituus tai halkaisijan arvo. Ohjelma laskee toisen arvon.
      • Halkaisijan arvo on monikulmion ympäri piirretyn kuviteellisen ympyrän halkaisija.
  3. Valitse OK.
  4. Valitse tarvittaessa viivan ominaisuudet.

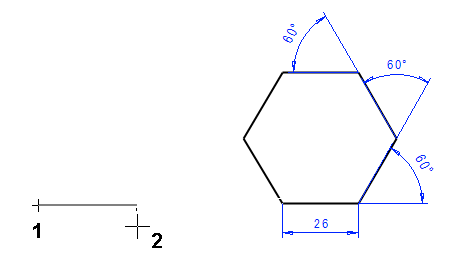

  5. Osoita kulmapiste (1).
  6. Osoita sivun suunta (2).
    • Lukitse tarvittaessa suunta vaaka- tai pystysuuntaan näppäimillä U tai I tai käytä kohdistimen mahdollistamaa X- tai Y-suuntalukitusta.
    • Voit lukita monikulmion ensimmäisen viivan referenssiviivan suuntaiseksi E-näppäimellä ja kohtisuoraan referenssiviivaa vastaan T-näppäimellä.
  7. Jatka saman kokoisten monikulmioiden piirtoa toistamalla vaiheet 5...6.
  8. Lopeta muonikulmioiden piirto
    • Valitse jokin toinen toiminto tai
    • Paina hiiren keskinäppäintä tai
    • Paina Esc-näppäintä tai
    • Paina V-näppäintä (V=Valmis).
