Lisää moduuliverkko
Architectural
Lisää suorakulmainen tai kaareva moduuliverkko.
- Valitse Mallinnus | Vyöhyke |
Moduuliverkko. Moduuliverkon ominaisuudet -keskusteluikkuna avautuu. - Valitse suorakulmainen tai kaareva moduuliverkko, ja valitse moduuliverkon ominaisuudet keskusteluikkunassa.
- Voit valita moduliverkolle ominaisuuden Estä poistaminen. Tämä estää moduliverkon poistamisen vahingossa. Kun haluat poistaa moduliverkon, avaa ensin moduliverkon ominaisuudet ja tyhjennä valinta Estä poistaminen.
- Voit esikatsella moduuliverkkoa napsauttamalla Käytä.
- Hyväksy moduuliverkon lisäys tai muutos napsauttamalla OK.
Oletuksena moduuliverkko lisätään mallin nollapisteeseen. Jos haluat osoittaa moduuliverkon paikan, toimi seuraavasti:
- Valitse ensin moduuliverkon ominaisuudet keskusteluikkunassa.
- Valitse välilehti Paikoitus ja napsauta Osoita.
- Osoita paikka ja suunta:

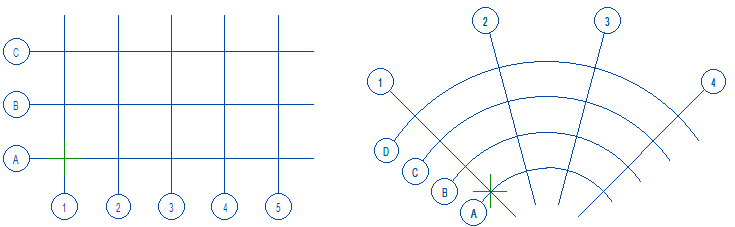

- Suorakulmaisen moduuliverkon vasemman alanurkan paikka ja vaakasuorien moduulilinjojen suunta.
- Kaarevan moduuliverkon ensimmäisen säteittäisen ja ensimmäisen kaaren suuntaisen moduulilinjan leikkauspiste ja ensimmäisen säteittäisen linjan suunta pisteessä.
- Voit esikatsella moduuliverkkoa napsauttamalla Käytä.
- Hyväksy moduuliverkon lisäys tai muutos napsauttamalla OK.
Huomaa: Kun avaat moduuliverkon ominaisuudet muokattavaksi, keskusteluikkunan alareunassa on valinta
Muokkaa kaikkia parametreja:
- Oletuksena valinta on tyhjä, jolloin voit muokata vain merkinnän suuntaa (pystysuunta, vaakasuunta tai globaali vaakasuunta) ja paikkaa moduulilinjalla (alku, loppu tai molemmat). Jos olet tehnyt moduuliverkkoon muokkauksia moduulilinjojen kahvatoiminnoilla, esimerkiksi siirtänyt moduulilinjan päätä, siirtänyt moduulilinjan tunnistetta tai muokannut tunnusta, nämä muutokset säilyvät ennallaan.
- Jos haluat muokata kaikkia ominaisuuksia, valitse Muokkaa kaikkia parametreja. Tällöin moduuliverkko luodaan uudelleen ja menetät moduulilinjojen päihin ja tunnisteisiin kahvatoiminnoilla tehdyt muutokset.
