Voit määrittää tontin origon koordinaatit ja pohjoissuunnan sekä tontin, mallin ja rakennuksen origojen sijainnin
suhteessa toisiinsa. Kun tallennat mallin IFC-tiedostoon, myös koordinaatit kirjoitetaan IFC-tiedostoon.
Koordinaatit kirjoitetaan tontin origoon.
- Avaa rakennuksen dokumenttiselain.
- Avaa
Asetukset >
Paikka- ja korkeustiedot.
- Kaksoisnapsauta Rakennuksen koordinaatit.
Määritä tiedot Rakennuksen koordinaatit ja korkeudet -keskusteluikkunassa.
Tontin sijainti
- Koordinaattien muoto
- Valitse esitystavaksi jokin seuraavista:
- ddd.dddd - Desimaaliasteet, esimerkiksi 61.45508644° N, 23.85375571° E
- ddd mm.mmmm - Asteet ja desimaaliminuutit, esimerkiksi 61° 27.305186' N, 23° 51.225343' E
- ddd mm ss.ssssss - Asteet, minuutit ja sekunnit: 61° 27' 18.311184" N, 23° 51' 13.520569" E
- Kun jokin yllä olevista esitystavoista on käytössä, anna tontin origon koordinaatit kenttiin
Tontin leveysaste ja Tontin pituusaste.
- Tontin origon sijainti on mahdollista antaa metreinä tai tuumajärjestelmässä jalkoina. Ominaisuutta voidaan
käyttää esimerkiksi silloin, kun tontin sijainti tiedetään SWEREF-koordinaattijärjestelmässä, jossa
koordinaatit mitataan päiväntasaajalta pohjoiseen, ja pituuspiiristä 15° E itään. Valitse esitystavaksi
Metrit, ja määritä tontin origon sijainti antamalla arvot metreinä kenttiin
Tontti pohjoiseen ja Tontti itään.
- Kun rakennus on Suomen alueella, tieto koordinaattijärjestelmästä, jossa rakennuksen
koordinaatit on määritetty, kirjoitetaan IFC-tiedostoon. IFC-tiedostoon kirjoitetaan tällöin tyypit
IfcMapConversion ja IfcProjectedCRS.
- Tontin origon sijainti
- Anna koordinaatit tekstikenttiin.
- Tontin leveysaste
- Tontin pituusaste
- Kun koordinaattien esitystapa on Metrit, anna koordinaatit kenttiin:
- Tontti pohjoiseen
- Tontti itään
- Mallin kulma
- Oletuksena mallin kulma on 0, jolloin rakennusmallin y-akseli on leveysastesuoran suuntainen.
- Voit asettaa mallin kulman jommallakummalla seuraavista tavoista:
- Anna Aste-kenttään kulma, joka mitataan positiivisesta leveysastesuorasta
myötäpäivään.
- Napsauta Osoita mallissa. Jos rakennuksen pohjakuva oli aktiivinen, kun
valitsit toiminnon Rakennuksen koordinaatit, osoita kaksi pistettä pohjakuvassa.
Jos rakennuksen malli oli aktiivinen, kun valitsit toiminnon, osoita kaksi pistettä mallissa. Voit ensin
asettaa mallin haluamaasi näkymään.
-
Huomaa: Mallin kulmaa ei esitetä geometriana pohjakuvassa tai mallissa.
- Tontin origon sijainti Vertex-koordinaateissa
- Anna tontin origon etäisyys (mm) mallin origosta x- ja y-akselien suunnassa tekstikenttiin.
- Tontin sijainti x
- Tontin sijainti y
- Voit myös osoittaa tontin origon sijainnin pohjakuvassa tai mallissa napsauttamalla Osoita
mallissa. Aktivoi haluttu työikkuna ennen kuin valitset toiminnon Rakennuksen
koordinaatit.
Huomaa: Kun osoitat tontin origon sijainnin mallissa, osoitat myös tontin origon
etäisyyden (mm) mallin origosta z-akselin suunnassa.
- Voit asettaa tontin origon näkyviin pohjakuvassa ja mallissa valitsemalla Tontin origo
näkyvissä. Origon merkintä pohjakuvassa:
- Origon merkintä mallissa:
Korkeus merenpinnasta
Nämä korkeustiedot vaikuttavat rakennuksen piirustuksiin lisättäviin korkeusasemamerkintöihin.

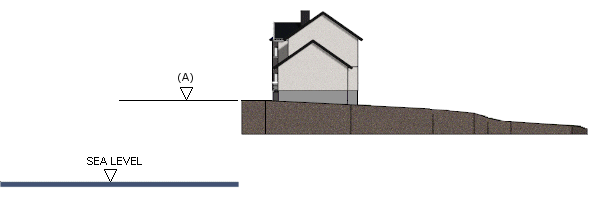

- Tontin korkeus
- Anna tontin korkeusasema (A) metreinä suhteessa meren pintaan kenttään Korkeusasema
(m).

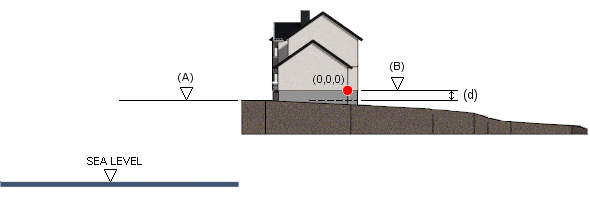

- Rakennuksen korkeus merenpinnasta
- Anna jompikumpi seuraavista korkeuksista. Ohjelma laskee toisen arvon.
- Rakennuksen korkeus tontista - Anna rakennuksen origon (0,0,0) etäisyys (d)
metreinä tontin korkeusasemasta (A).
- Rakennuksen origo - Anna rakennuksen origon (0,0,0) korkeusasema (B) metreinä
suhteessa meren pintaan.
- Rakennuksen origon korkeusasemaa käytetään myös maaston peruskorkeusasemana.
