Leikkaa seinän yläreuna kaarella

Arkkitehtiseinän yläreuna on mahdollista leikata kaaren muotoisella komponentilla. Katto-objekti ei Vertex BD -ohjelmassa voi olla kaareva, mutta voit mallintaa kaarikattoa kuvaavan komponentin 3D-mallintajalla. Ominaisuus on tarkoitettu suorille seinille arkkitehtimallissa (seinän tulee olla pystysuora ja ei-kaareva). Leikkaustoiminto on käytettävissä, kun user/setup-tiedostossa on avainsana:

set.wall.clip_tool= 1

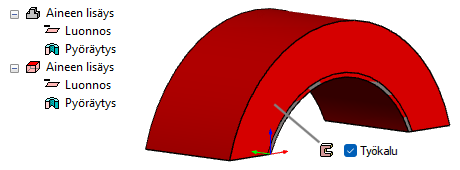

Leikkaava komponentti voidaan toteuttaa mallintamalla osamalli, joka muodostuu kahdesta piirteestä:

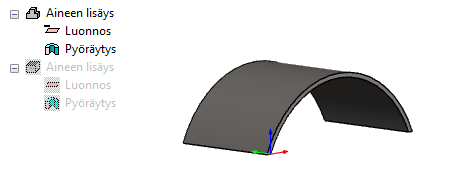

• Näkyviin jäävä kattoa kuvaava piirre.



• Piirre, jolla on ominaisuus Työkalu. Työkalulla leikataan seinän geometria, joten sen tulee olla suurempi kuin leikattava seinäpinta-ala.

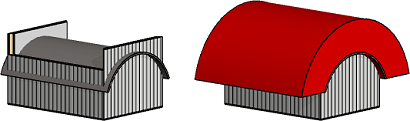

Tallenna osa komponenttikirjastoon, ja lisää komponentti arkkitehtimalliin. Työstävä osa ei näy oletuksena mallissa, mutta saat sen näkyviin painamalla M-näppäintä. Näppäimen painallus tuo työstävän osan vuoroin näkyviin ja pois näkyvistä. Työstävän osan erotat mallissa punaisesta väristä.

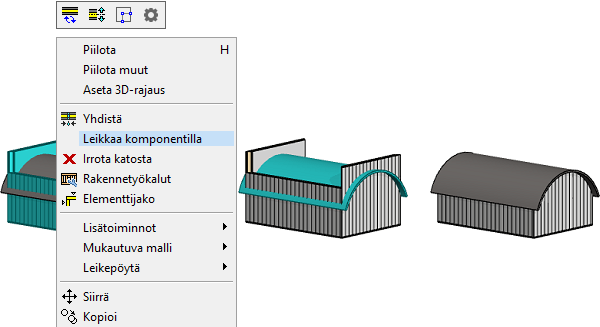

Leikkaa seinä seuraavasti:

1. Valitse yksi tai useampi seinä.
2. Valitse hiiren oikealla avautuvasta valikosta Leikkaa komponentilla.
3. Valitse komponentti.
4. Valitse Valmis.
