Tee elementtikokoonpanosta elementtikuva
Framer
Muodosta elementtikokoonpanon elementtikuva samalla tavalla kuin muiden elementtien elementtikuvat. Lue lisää elementtikuvista:

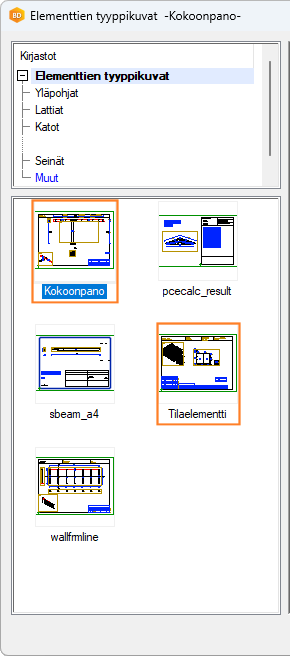

Ohjelman perustoimitukseen sisältyy tyyppikuvakirjasto, jossa on valmis tyyppikuva sekä kokoonpanolle että tilaelementille.
Lue lisää tyyppikuvakirjastoista:
Tilaelementin elementtikuvan näkymissä esitetään elementtien tunnukset, kun näkymän ominaisuuksissa on valittuna Tunnukset.
Elementtikokoonpanokuvan näkymän asetukset
Voit lisätä elementtikuvaan listauksen kokoonpanoon kuuluvista elementeistä lisäämällä elementtikuvaan näkymän. Ohjelman perustoimituksen mukana tulevissa tyyppikuvissa elementtilistaukset ovat valmiina.
- Kokoonpano - Tyyppikuvassa valmiina listaukset palkkielementeistä sekä alemman tason kokoonpanoista, jos niitä kuuluu kokoonpanoon.
- Tilaelementti - Tyyppikuvassa valmiina listaukset seinäelementeistä, vaakarakenne-elementeistä ja palkkielementeistä sekä alemman tason tilaelementeistä ja kokoonpanoista, jos niitä kuuluu tilaelementtiin.

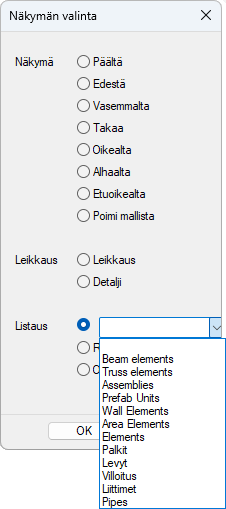

Voit lisätä elementtikuvaan listauksen lisäämällä näkymän elementtikuvaan.
Kokoonpanon tai tilaelementin elementtikuvaan lisättävät listaukset on määritetty järjestelmän asetuksissa avainsanaryhmässä bdsxx / Structural element drawing partlists avainsanoilla seds_set:

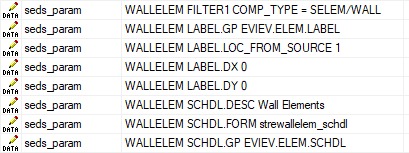

Listauksiin kerättävät osat, listauksen muoto ja esitystapa on määritetty avainsanoilla seds_param. Esimerkiksi tilaelementtiin kuuluvat seinäelementit:
Lue lisää:
