Lisää näkymä elementtikuvaan

Framer

Lisää näkymä, leikkaus tai listaus elementtikuvaan seuraavasti:

  1. Avaa elementtikuva.
  2. Avaa tilannekohtainen valikko hiiren oikealla painikkeella.
  3. Valitse Lisää näkymä elementtikuvaan.
  4. Valitse lisättävä piirustuselementti keskusteluikkunassa.
Näkymä
Valitse näkymäksi jokin seuraavista elementin mallin projektioista:
  • Päältä
  • Edestä
  • Vasemmalta
  • Takaa
  • Oikealta
  • Alhaalta
  • Etuoikealta
  • Poimi mallista
Huomaa: Katselusuunnan määrää elementin paikalliskoordinaatisto, ei malli-ikkunan absoluuttinen koordinaatisto. Voit muokata elementin paikalliskoordinaatiston nollapisteen sijaintia ja koordinaatiston akselien suuntia muokkaamalla elementtiä.
Kun olet hyväksynyt valinnan OK-painikkeella, valitse näkymän asetukset keskusteluikkunassa.
Leikkaus
Lisää elementtikuvaan leikkaus seuraavasti:
  1. Valitse jompikumpi seuraavista:
    • Leikkaus - koko rakenteen leikkauskuva.
    • Detalji - leikkaus rakenteen yksityiskohdasta.
  2. Valitse näkymä elementtikuvassa.
  3. Muuta tarvittaessa leikkauksen suuntaa vaakasuoraan tai pystysuoraan kohdistimen ohjausnäppäimillä Nuoli oikealle ja Nuoli vasemmalle.
  4. Osoita leikkauskohta.
  5. Valitse leikkauksen asetukset keskusteluikkunassa.

    Leikkauksen asetukset

  6. Osoita näkymän paikka.
Versiosta 2023 (29.0) lähtien leikkauksen asetuksissa antamasi tunnus näkyy näkymän alapuolella. Voit siirtää tunnusta kahvasta. Aiemmilla versioilla lisättyihin näkymiin voit lisätä tunnuksen toiminnolla Lisää leikkauksen tunnus näkymään.
Jos haluat lisätä elementtikuvaan leikkauksen, jonka suunta on jokin muu kuin vaakasuora tai pystysuora, toimi seuraavasti:
  1. Lisää leikkaus kuten edellä on esitetty.
  2. Lopeta painamalla Esc-näppäintä.
  3. Valitse leikkausviiva.
  4. Avaa tilannekohtainen valikko hiiren oikealla painikkeella.
  5. Valitse Siirrä.
  6. Valitse viitepiste.
  7. Käännä viivaa apuvalikon toiminnoilla tai kohdistimen ohjausnäppäimillä.
  8. Osoita leikkausviivan paikka.
Muutoksen jälkeen leikkauskuva päivittyy automaattisesti.
Listaus
Lisää elementtikuvaan listaus osista.
Valitse ja haluamasi vaihtoehto luettelosta. Vaihtoehdot riippuvat elementin tyypistä (seinä-, lattia-, katto- tai ristikkoelementti). Esimerkiksi:
  • Palkit - Luettelo lattia- tai kattovasoista.
  • Levyt - Luettelo elementtiin lisätyn levytyksen levyistä.
  • Liittimet - Luettelo elementtiin lisätyistä liitososista, esimerkiksi kulmaraudoista.
  • Palkkielementit - Luettelo elementtiin liitetyistä palkkielementeistä.
  • Pielilaudat - Luettelo elementtiin kiinnitetyistä ikkunoiden ja ovien pielilaudoista.
  • Putket - Luettelo elementtiin liitetyistä putkiosista.
Osoita listauksen paikka elementtikuvassa.
Huomaa: Listauksissa esitettävä osan pituus on osan 3D-geometriasta saatava pituus, jos osan geometria on saatavilla. Jos geometria on piilotettu, pituus on teoreettinen pituus.
Kullekin elementtityypille valittavissa olevat listaukset on määritetty järjestelmän asetuksissa avainsanoilla seds_set. Esimerkiksi seinäelementin listaukset:
seds_set
WALL "WPCE|SHT|CONN"
WPCE = Seinän osat
SHT = Levyt
CONN = Liittimet

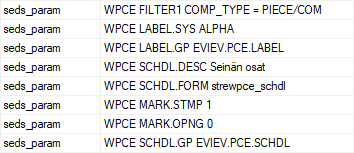

Listauksiin kerättävät osat, listauksen muoto ja esitystapa on määritetty järjestelmän asetuksissa avainsanoilla seds_param. Esimerkiksi seinäelementin osien listaus WPCE:
Oletuksena on, että esimerkiksi seinäelementin levyluetteloon kerätään kaikki levyt erottelematta ulkopuolen tai sisäpuolen levytystä. Osat on mahdollista kerätä myös rakennekerroksittain. Esimerkiksi seinäelementin levyluetteloon voidaan kerätä vain runkokerroksen ulkopuolella olevan levytyskerroksen levyt seuraavalla määrityksellä:
seds_param
SHT1 FILTER1 COMP_TYPE = SHEET and LAYER = 1
Sisäpuolella olevan levytyskerroksen levyt voidaan kerätä asettamalla LAYER= -1.
Oletuksena levyluettelossa esitetään levykoodi (CODE). Sen tilalla leyvyluettelossa on mahdollista esittää levyn materiaalikoodi (MATCODE). Ominaisuuden käyttöönotto edellyttää näyttötiedoston muokkaamista.
Profiileille asetetut nimikekoodit on mahdollista lisätä elementtikuvan osaluetteloon. Esimerkiksi seinäelementin osien listaukseen seuraavasti:
seds_param
WPCE SCHDL.FLD ITEM_CODE
Ominaisuuden käyttöönotto edellyttää näyttötiedoston muokkaamista.
Listaus: Rakenne
Lisää elementtikuvaan listaus rakennekerroksista.
Valitse Rakenne. Osoita listauksen paikka elementtikuvassa.
Listaus: Osat
Lisää elementtikuvaan runko-osien osakuvat.
Valitse Osat. Osakuvat -keskusteluikkuna avautuu. Tee seuraavat valinnat:
  • Lomake - Valitse käytettävä arkkipohja. Ohjelmistotoimittajan arkkipohjat sijaitsevat ../system/picts -kansiossa. Asiakaskohtaiset arkkipohjat sijaitsevat ../custom/picts -kansiossa.
  • Suodata kohtisuoraan katkaistut osat - Valitse valintaruutu, kun et halua muodostaa osakuvia yksinkertaisista, suorista osista, joissa ei ole yhtään sahausta tai loveusta. Lisäksi voit tehdä seuraavat valinnat:
    • Salli yksi sahaus pääsuunnassa - Osakuvia ei muodosteta osista, joissa on korkeintaan yksi sahaus pääsuunnassa.
    • Salli yksi lovi pääsuunnassa - Osakuvia ei muodosteta osista, joissa on korkeintaan yksi loveus pääsuunnassa.
Osoita ensimmäisen osakuvan paikka elementtikuvassa.
Voit muodostaa myös erilliset osakuvat, jotka tallentuvat rakennuksen kansioon.
Muodosta osakuvat
Avaa osakuvat
