Koordinaattimerkintä

Architectural, Framer

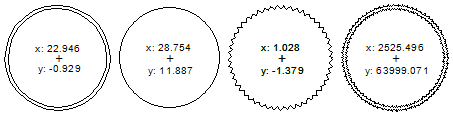

Voit lisätä pohjakuvaan symbolin, joka näyttää valitsemasi pisteen x- ja y-koordinaatit. Koordinaatit lasketaan valitsemasi referenssipisteen mukaan. Symboli on ympyrä, jonka sisälle koordinaatit lisätään tekstinä. Ympyrän viivatyyppi on erilainen eri referenssipisteillä.

  1. Valitse Tulosteet | Koordinaattimerkintä. "Koordinaattimerkintä"-keskusteluikkuna avautuu.
  2. Valitse merkinnän ominaisuudet keskusteluikkunassa. Katso tarkemmat tiedot alla.
  3. Hyväksy OK-painikkeella.
  4. Tee jompikumpi seuraavista:
    • Jos valitsit esitystavaksi Symboli pisteessä, osoita piste, jonka koordinaatit haluat merkitä pohjakuvaan.
    • Jos valitsit esitystavaksi Viitenuoli symbolista pisteeseen, osoita ensin piste, jonka koordinaatit haluat näyttää symbolissa. Sen jälkeen osoita symbolin paikka.

Koordinaattimerkinnän ominaisuudet

Valitse referenssipiste merkinnälle
Valitse referenssipiste, jonka suhteen valitun pisteen koordinaatit ilmaistaan.
  • Mallin origo - Pisteen koordinaatit suhteessa mallin absoluuttiseen origoon.

  • Tontin origo - Pisteen koordinaatit suhteessa rakennuksen koordinaateissa annettuun tontin origoon, kun tontin origon sijainti on annettu pituus- ja leveysasteina.

  • Globaali origo - Pisteen koordinaatit suhteessa rakennuksen koordinaateissa annettuun tontin origoon, kun tontin origon sijainti on annettu metreinä.

  • Referenssipiste - Pisteen koordinaatit suhteessa osoittamaasi pisteeseen. Napsauta Osoita, ja osoita referenessipiste pohjakuvassa. Referenssipisteen x- ja y-koordinaatit näkyvät Osoita-painikkeen alapuolella.

Yksikkö
Valitse Metri tai Millimetri.
Valitse esitystapa merkinnälle
Valitse jompikumpi seuraavista:
  • Viitenuoli symbolista pisteeseen - Kun napsautat keskusteluikkunassa OK, osoita ensin piste (A), jonka koordinaatit haluat näyttää symbolissa. Sen jälkeen osoita symbolin paikka (B). Symbolista piirtyy viitenuoli pisteeseen.

  • Symboli pisteessä - Symboli lisätään valitsemaasi pisteeseen.

Huomaa: Symbolien piirustustiedostot ovat kansiossa system/macros/system. Jos haluat muokata symbolia, kopioi sen ensin custom/macros/system-kansioon.
  • coordmark.global.vxp
  • coordmark.model.vxp
  • coordmark.reference.vxp
  • coordmark.site.vxp
