Laske rakennuksen pinta-ala

Voit laskea rakennuksen huoneisto- ja kerrosalat kussakin kerroksessa. Ohjelma laskee pinta-alat ulkoseinien perusteella. Pinta-alaan ei lasketa niitä alueita, joissa välipohjan ja yläpohjan määrittämä huonekorkeus on alle 1600 mm.

Laskennan tuloksena ohjelma muodostaa huoneisto- ja kerrosaloista tilaobjektit sekä lisää täyttökuviot omille tasoilleen pohjakuvaan. Voit lisätä pohjakuvaan taulukon pinta-aloista toiminnolla Rakennuksen pinta-alaluettelo.

Pinta-alat lisätään myös rakennuksen tietokortille, jos tietokortilla on seuraavat PROREG-tietokannan kentät:
  • SQM - Huoneistoala
  • TOTALSQM - Kerrosala
  • TOTALSQM_250 - Kerrosala 250

Laske rakennuksen pinta-alat seuraavasti:

  1. Valitse Tulosteet | Vyöhyke | Rakennuksen ala.
  2. Valitse kuva-malliparit, joista pinta-alat lasketaan.
  3. Jos rakennuksessa on sekä hirsi- että rankarakenteisia ulkoseiniä, valitse seinät yksitellen osoittamalla, ja valitse toiminto Valmis.

Tilaobjektit

Ohjelma muodostaa laskettujen pinta-alojen perusteella automaattisesti omat tilaobjektit huoneistoalalle ja kerrosalalle.

Tilan objektityyppi on Space, jolla on alityypit:
  • S_FLOOR_AREA - Huoneistoala
  • S_TOTAL_FLOOR_AREA - Kerrosala

Nämä kerätään components.xml-tiedostoon, jolloin niistä on mahdollista muodostaa Excel-raportti.

Pinta-alojen tilaobjekteille on käytettävissä samat muokkaustoiminnoit kuin muille tiloille. Lue lisää ohjeesta Määritä tila. Kun valitset tilan mallissa tai pohjakuvassa, voit muokata tilaobjektia kahvoista, ja valita muokkaustoimintoja Tila-välilehdeltä.

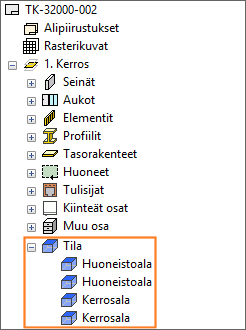

Tilaobjektit näkyvät objektipuussa:

Oletuksena ohjelma valitsee muodostettavat tilaobjektit tilakirjastosta "Rakennuksen laajuustiedot" (space_area_volume), jossa on seuraavat tilaobjektit:
  • FLOOR_AREA - Huoneistoala
  • TOTAL_FLOOR_AREA - Kerrosala
  • TOTAL_FLOOR_AREA_250 - Kerrosala 250 mm

Voit lisätä tilaobjektin myös muusta tilakirjastosta erillisellä toiminnolla. Lue lisää ohjeesta Määritä tila.

Tilaobjektit pohjakuvassa

Oletuksena pinta-alojen tilaobjekteille on asetettu vain 2D-esitys, joka on täyttökuvio pohjakuvassa. Eri pinta-alojen täyttökuviot lisätään omille tasoilleen. Ohjelmistotoimittajan oletustasojärjestelmässä tasot ovat:

  • Huoneistoalan kuvio tasolle 57.
  • Kerrosalan kuvio tasolle 58.
  • Lisäksi Suomessa lasketaan "Kerrosala 250", jos ulkoseinien paksuus on yli 250 mm. Kerrosalan 250 täyttökuvio lisätään tasolle 129.

Voit tarkistaa pinta-alan valitsemalla tasot näkyviin työkalunauhan toiminnolla Valitse tasot listalta.

Lisäksi ohjelma lisää tilan reunaviivan ja tunnuksen pohjakuvaan omille tasoilleen. Ohjelmistotoimittajan oletustasojärjestelmässä tasot ovat:
  • Reunaviiva tasolle 119.
  • Tunnus tasolle 120.

Lue lisää: Tilan tunnus ja Muokkaa tilan piirto-ominaisuuksia.

Jos siirrät rakennuksen seiniä, voit päivittää pinta-alan muutokset joko siirtämällä kuvioiden pisteitä tai valitsemalla pinta-alan laskentatoiminnon uudelleen.

Tilaobjektit mallissa

Voit valita tilalle myös 3D-esityksen, jolloin tilaobjekti esitetään mallissa kappaleena. 3D-mallissa tilan korkeudeksi asetetaan huonekorkeus, jos rakennuksen kerroksen parametrisetissä on määritetty parametri Huonekorkeus (ROOM_HEIGHT). Jos huonekorkeutta ei ole määritetty, korkeudeksi asetetaan kovakoodattu arvo, joka vaihtelee eri lokalisointiympäristöissä.
  1. Valitse tilaobjekti pohjakuvassa tai objektipuussa.
  2. Valitse hiiren oikealla avautuvasta valikosta Esitys > 2D ja 3D.

Laskentasäännöt ja esitystarkkuus

Pinta-alojen laskentasäännöt on määritetty järjestelmän asetuksissa BDSXX-avainsanaryhmässä seuraavilla avainsanoilla:
  • area_calc_sets - Määrittelee laskettavat pinta-alaryhmät. Ohjelman vakiotoimitus sisältää kolme ryhmää
    • AREA1 - Huoneistoala
    • AREA2 - Kerrosala 250 mm
    • AREA3 - Kerrosala
  • area_calc_param - Määrittelee laskentasäännöt kullekin ryhmälle.
Pinta-ala esitetään oletusarvoisesti puolen neliömetrin tarkkuudella. Voit muuttaa esitystarkkuutta muuttamalla avainsanan calc_build_area_precision arvoa BDSX-avainsanaryhmässä. Avainsana voi saada seuraavat arvot:
  • 0, 1, 2, 3, 4, 5 - Määrittää desimaalien lukumäärän. Esimerkiksi calc_build_area_precision= 2 määrittää esitystarkkuudeksi kaksi desimaalia.
  • 0.5 - Määrittää esitystarkkuudeksi 0.5 neliömetriä.
  • 1.5 - Määrittää esitystarkkuuden seuraavasti: alle 100 m² olevat pinta-alat esitetään 0.5 neliömetrin tarkkuudella, muut pinta-alat yhden neliömetrin tarkkuudella kokonaislukuna.

Laskentasäännöt omalle tilaobjektille

Voit lisätä tilaobjektin omasta tilakirjastosta erillisellä toiminnolla. Lue lisää ohjeesta Määritä tila.

Jos haluat käyttää tilaobjektille järjestelmän asetuksissa määritettyjä laskentasääntöjä, lisää tilaobjektille tilakirjaston Lisäparametrit-kenttään parametri AREA_CALC_SET ja anna sille arvoksi haluttu pinta-alaryhmä (AREA1, AREA2, AREA3, jne.). Kun pinta-alaryhmä on asetettu kirjastossa, se tulee näkyviin myös tilan ominaisuuksissa Pinta-alan laskentasääntö -ominaisuuden arvona.

Muokkaa tilakirjastoa

Valmiita pinta-alaryhmän vaihtoehtoja on mahdollista määrittää asiakaskohtaisen tilakirjaston properties.xml-tiedostossa.

Määritä muodostettava tilaobjekti järjestelmän asetuksissa

Oletuksena ohjelma valitsee muodostettavat tilaobjektit tilakirjastosta "Rakennuksen laajuustiedot" (space_area_volume), jossa on seuraavat tilaobjektit:
  • FLOOR_AREA - Huoneistoala
  • TOTAL_FLOOR_AREA - Kerrosala
  • TOTAL_FLOOR_AREA_250 - Kerrosala 250 mm

Järjestelmän asetuksissa voit asettaa tietylle pinta-alaryhmälle käytettäväksi minkä tahansa tilan tilakirjastosta. Määritä tila pinta-alaryhmän area_calc_set avainsanalla area_calc_param ja sen parametrilla SPACEREFERENCE:

area_calc_param= [area_calc_set] SPACEREFERENCE [tilan koodi]@[tilakirjasto]

Esimerkiksi:

area_calc_param= AREA2 SPACEREFERENCE TOTAL_FLOOR_AREA_250@space_area_volume

Pinta-alat rakennuksen tietokortilla

Pinta-alat lisätään myös rakennuksen tietokortille, jos tietokortilla on seuraavat PROREG-tietokannan kentät:
  • SQM - Huoneistoala
  • TOTALSQM - Kerrosala
  • TOTALSQM_250 - Kerrosala 250

Voit asettaa tilaobjektin määrittämälle pinta-alalle jonkin muun PROREG-tietokannan kentän tilakirjaston Lisäparametrit-kenttään parametrilla PROREG_FIELD. Kun kenttä on asetettu kirjastossa, kentän nimi tulee näkyviin myös tilan ominaisuuksissa PROREG tallennuskenttä -ominaisuuden arvona.

Muokkaa tilakirjastoa

Valmiita PROREG-tietokannan kentän vaihtoehtoja on mahdollista määrittää asiakaskohtaisen tilakirjaston properties.xml-tiedostossa.

Huomaa:
  • Voit jättää huoneen pinta-alan pois kerrosalasta muokkaamalla huoneen tietoja.
  • Laskettujen pinta-alojen perusteella muodostettavat tilaobjektit ovat mukana versiosta 2026 (32.0) lähtien. Aiemmissa versioissa ollut vanha toiminnallisuus on käytettävissä lisäämällä user/SETUP-tiedostoon avainsana set.buildingareas.old= 1.
