Säännöllinen monikulmio (2D)

Yleistä

• Lisää säännöllinen monikulmio, jonka muodon määrittävät sivujen lukumäärä, sivun pituus ja halkaisija.
• Jos käyttäjäasetuksissa on valittu 2d-rajoitustenratkaisija, ohjelma lisää monikulmiolle mittaehdot.



Lisää säännöllinen monikulmio

1. Valitse Piirtäminen | Viivat | Suljettu > Monikulmio.
2. Ohjelma avaa keskusteluikkunan Säännöllinen monikulmio.
3. Syötä säännöllisen monikulmion mitat keskusteluikkunaan.



   • Anna sivujen lukumäärä.
   • Anna sivun pituus tai halkaisijan arvo. Ohjelma laskee toisen arvon.
     • Halkaisijan arvo on monikulmion ympäri piirretyn kuviteellisen ympyrän halkaisija.
4. Valitse OK.
5. Valitse tarvittaessa viivan ominaisuudet.

   Viivan ominaisuudet

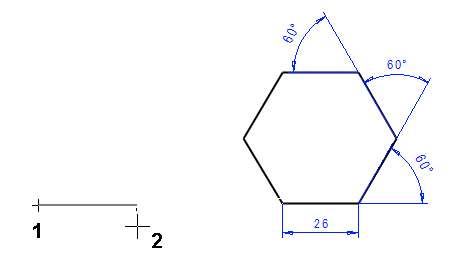

6. Osoita kulmapiste (1).
7. Osoita sivun suunta (2).
   • Lukitse tarvittaessa suunta vaaka- tai pystysuuntaan näppäimillä U tai I tai käytä kohdistimen mahdollistamaa X- tai Y-suuntalukitusta.
   • Voit lukita monikulmion ensimmäisen viivan referenssiviivan suuntaiseksi E-näppäimellä ja kohtisuoraan referenssiviivaa vastaan T-näppäimellä.
