Osan mallinnus kokoonpanossa

Yleistä

Kokoonpano muodostetaan arkistoiduista osista, kirjastokomponenteista sekä osista, jotka mallinnetaan kokoonpanossa.

Kokoonpanossa osaa voidaan mallintaa seuraavin tavoin:

• Valitaan kokoonpanon osa muokattavaksi.
• Valitaan alikokoonpano muokattavaksi.
• Mallinnetaan uusi osa kokoonpanoon.
  • Uusi osa voi olla arkistoon tallennettava linkki-osa, jota voidaan käyttää myös muissa kokoonpanoissa tai
  • uusi osa voi olla paikallinen osa. Huomaa, että paikalliselle osalle ei voi tehdä omaa piirustusta.

Muokkaa kokoonpanossa jo olevaa osaa

Kokoonpanosta valitaan osa, jota halutaan muokata.

• Kokoonpanon muu geometria näkyy valitun osan ympärillä.
• Muokattavaksi valitun osan piirrehistoria näkyy kokoonpanopuussa, ja osa värin vaihtuu.
• Voit muokata osan olemassa olevia piirteitä ja mallintaa uusia.
• Lopuksi hyväksy muokkaus, ja malli tallentuu arkistoon ja päivittyy kokoonpanoon.
• Osan muokkaus

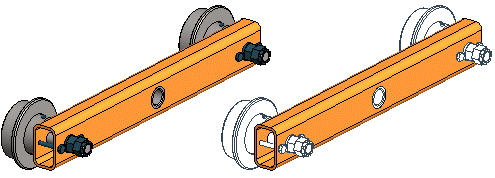

Piirtotapana on Varjostus. Esimerkkinä, valitaan profiiliosa muokattavaksi.



Muokkaa alikokoonpanoa

Kokoonpanosta valitaan alikokoonpano, jota halutaan muokata. Kokoonpanon muu geometria näkyy valitun alikokoonpanon ympärillä työikkunassa.

• Liitetään alikokoonpanoon osa.
• Tehdään uusi osa.
• Muokataan geometrisia ehtoja tai piirustuksia.
• Alikokoonpanon osa voidaan kopioida, leikata, liittää tai poistaa.
• Osaa, sen piirustuksia tai ominaisuuksia voidaan muokata.
• Alikokoonpanon muokkaus

Uuden osan tai kokoonpanon mallinnus kokoonpanoon
