Kahden pisteen viiva

Yleistä

• Kahden pisteen viivalle osoitat kaksi pistettä.
• Toisen pisteen osoituksen sijaan voit syöttää viivan päätepisteen koordinaatit (pituuden) numeronäppäimillä. Syötä esimerkiksi:
  • 50: Saat oikealle (X-akselin suuntaan) 50mm pitkän viivan.
  • -50: Saat vasemmalle (X-akselin suuntaan) 50mm pitkän viivan.
  • ,50: Saat ylös (Y-akselin suuntaan) 50mm pitkän viivan.
  • ,-50: Saat alas (Y-akselin suuntaan) 50mm pitkän viivan.
• Kahden pisteen viivan piirrossa voit käyttää aputoimintoja, joilla voit esimerkiksi piirtää ympyrälle tai kahdelle ympyrälle tangentiaalisen viivan.
  • Kun kohdistimen oikeassa alakulmassa näkyy symboli , napsauta tilannekohtainen valikko näkyviin hiiren oikealla painikkeella.



Piirrä kahden pisteen viiva

1. Valitse Piirtäminen | Viivat | Kahden pisteen viiva.
2. Valitse tarvittaessa viivan ominaisuudet.

   Viivan ominaisuudet

3. Valitse tarvittaessa viivan piirtoa ohjaavia aputoimintoja napsauttamalla hiiren oikeaa painiketta.
   Huomaa: Aputoiminto on voimassa vain yhden kerran.
4. Osoita ensimmäinen piste.
5. Osoita tai syötä näppäimistöltä toinen piste.

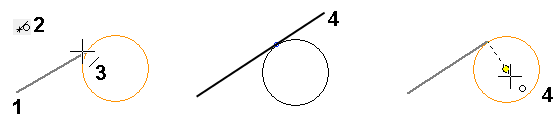

Esimerkki ympyrälle tangentiaalisen viivan piirrosta

1. Viivan ensimmäinen piste osoitettu.
2. Aputoiminto Tangenttiviivaimen piste-kaari asetus valittu.
3. Osoitettu ympyrä, jolle tangentiaaliseksi viiva piirretään.
4. Osoitettu viivan toinen piste.
   • Oikealla viivan päätepiste osoitetaan ympyrän keskipisteestä, jolloin viiva päättyy tarkasti ympyrän kehälle.
