Esimerkki: lisää työstävä piirre kokoonpanoon

Kokoonpanoon lisätään osa, jossa on työstävä piirre. Samaan kokoonpanoon voidaan lisätä useita tällaisia komponentteja, joiden työstävät piirteet työstävät yhtä tai useampaa kokoonpanon osaa.

Huomaa: Työstävä piirre työstää paikallista osaa (oletusarvo), mutta voit sallia myös linkkiosan työstön tai samassa alikoonnassa olevien osien työstön. Osan piirteellä työstämisen -ominaisuudet määrität Osan ominaisuutena.
  1. Kokoonpanomalliin tuodaan osa 301, johon työstetään reiät.

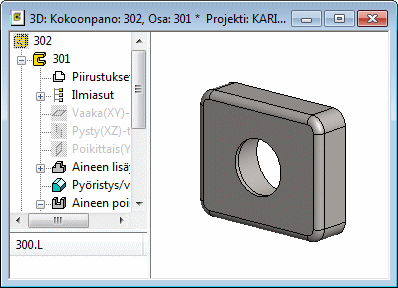

    Kuva 1: Työstettävä osa.
  2. Kokoonpanoon lisätään osa 300, jossa on työstäviä piirteitä. Sen on paikoitettu geometrisin ehdoin kokoonpanoon. Työstettävät osat ovat voivat olla lokaaleja tai linkkiosia. Työstävä piirre havainnollistetaan mallissa punaisella värillä. Osa 301 on piilotettu, jotta osan 300 työstävät piirteet näkyvät paremmin.

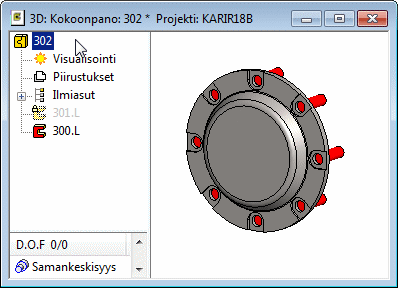

    Kuva 2: Työstävä osa.
  3. Lopuksi työstävät piirteet pitää vielä suorittaa erikseen. Suorita työstävät piirteet
    Kuva 3: Osa 301 on palautettu näkyviin. Sekä työstettävä osa että työstävä osa näkyvät.
