Diagonaali

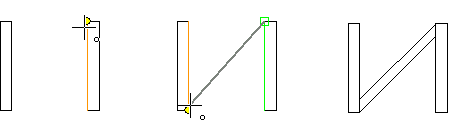

Lisää diagonaali osoittamalla viivan, jolla haluat profiilin leikkautuvan. Kohdistimen alueella on oltava jokin profiiliviivan päätepiste esimerkiksi profiilin nurkka. Ensimmäisenä osoitettu piste merkitään piirustuksessa. Toisen pisteen osoittamisen jälkeen diagonaali asettuu osoitettujen pisteiden välille.

Profiili sijoittuu siten, että osoitetun pisteen ja sijoitettavan profiilin reunan väliin jää hitsausrako, jonka oletusarvo on 10 mm. Voit muuttaa arvoa ennen pisteiden osoitusta.

  1. Valitse välilehden Koneensuunnittelu-ryhmästä, Profiilit, ja valitse Diagonaali.
  2. Valitse profiilityyppi ja profiilin koko luettelosta.
  3. Valitse profiilin lisäyksen aputoimintoja.
  4. Muuta hitsausraon arvoa F8-näppäimellä.
  5. Osoita profiilin ensimmäinen piste.
  6. Osoita profiilin toinen piste.
  7. Hyväksy pisteet toiminnolla Valmis.
  8. Valitse Valmis.
Huomaa:
  • Ennen profiilin pisteiden osoitusta voit vielä vaihtaa profiilin kokoa osoittamalla profiilin poikkileikkauskuvaa piirustusikkunassa.

  • Voit vaihtaa lisättävän profiilin kokoa tai tyyppiä, kun lopetat saman profiilin lisäyksen pisteiden hyväksynnän jälkeen toiminnolla Valmis.
