Lisää alueelle

Lisää useampi samantyyppinen profiili kerralla piirustuksesta rajatulle alueelle. Profiilityyppinä ja kokona on profiilin lisäyksessä viimeksi valittu profiili. Kahdella pisteellä osoitettavan alueen lävistäjä määrittää profiilien pituudet ja alueen leveyden.

Profiilien suunnan ja sijoittumisen alueella määrittää piirustuksesta osoitettava symmetriaviiva, jonka voit piirtää jo etukäteen piirustukseen. Profiilien lukumäärän alueella määrittää profiilien väli.

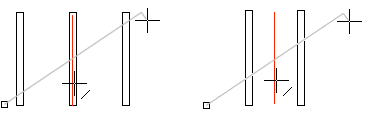

Profiilin sijoitustavaksi voit valita symmetriaviivalle tai puoliväliin. Sijoituksessa symmetriaviivalle yksi profiili asettuu symmetriaviivan kohdalle ja muut välin arvolla toisiinsa nähden. Sijoituksessa puoliväliin symmetriaviivaa lähinnä olevat profiilit asettuvat yhtä etäälle symmetriaviivasta ja loput annetulla välillä toisiinsa nähden.

1. Valitse välilehden Koneensuunnittelu-ryhmästä Profiilit, ja valitse Lisää alueelle.
2. Osoita alueen lävistäjä kahdella pisteellä.
3. Valitse Valmis.
4. Osoita symmetriaviiva.
5. Anna profiilien väli.
6. Valitse sijoitustavaksi Symmetriaviivalle tai Puoliväliin.
7. Hyväksy tai hylkää profiilien tunnusten automaattinen lisäys.
8. Valitse Valmis.
