Säännöllinen monikulmio (2D)

Yleistä

  • Lisää säännöllinen monikulmio, jonka muodon määrittävät sivujen lukumäärä, sivun pituus ja halkaisija.
  • Jos käyttäjäasetuksissa on valittu 2d-rajoitustenratkaisija, ohjelma lisää monikulmiolle mittaehdot.

Lisää säännöllinen monikulmio

  1. Valitse Piirustus | Viivat | Älykäs viivaketju > Monikulmio.
  2. Ohjelma avaa keskusteluikkunan Säännöllinen monikulmio.
  3. Syötä säännöllisen monikulmion mitat keskusteluikkunaan.

    • Anna sivujen lukumäärä.
    • Anna sivun pituus tai halkaisijan arvo. Ohjelma laskee toisen arvon.
      • Halkaisijan arvo on monikulmion ympäri piirretyn kuviteellisen ympyrän halkaisija.
  4. Valitse OK.
  5. Valitse tarvittaessa viivan ominaisuudet.

    Viivan ominaisuudet

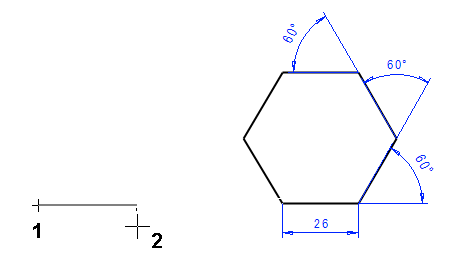

  6. Osoita kulmapiste (1).
  7. Osoita sivun suunta (2).
    • Lukitse tarvittaessa suunta vaaka- tai pystysuuntaan näppäimillä U tai I tai käytä kohdistimen mahdollistamaa X- tai Y-suuntalukitusta.
    • Voit lukita monikulmion ensimmäisen viivan referenssiviivan suuntaiseksi E-näppäimellä ja kohtisuoraan referenssiviivaa vastaan T-näppäimellä.
