Suorakulmio (2D)

Yleistä

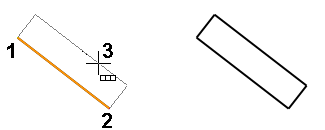

  • Suorakulmio piirretään osoittamalla kolme pistettä, joista kaksi ensimmäistä pistettä määrittää suorakulmion sivun suunnan ja pituuden ja kolmas piste suorakulmion leveyden.

Piirrä suorakulmio

  1. Valitse Piirustus | Viivat | Suorakulmio.
  2. Valitse tarvittaessa viivan ominaisuudet.

    Viivan ominaisuudet

  3. Osoita suorakulmion kaksi ensimmäistä pistettä.
    • Pisteet määrittävät suorakulmion sivun suunnan ja pituuden.
    • Voit myös syöttää toisen pisteen näppäimistöltä, esimerkiksi:
      • Syötä: 50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm oikealle.
      • Syötä: -50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm vasemmalle.
      • Syötä: ,50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm ylös.
      • Syötä: ,-50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm alas.
  4. Osoita kolmas piste, joka määrittää suorakulmion leveyden.
    • Voit myös syöttää näppäimistöltä suorakulmion leveyden, mutta siirrä ensin kohdistin sille puolelle ensimmäistä viivaa, jolle haluat suorakulmion piirtää.
