Työkalunauha-yleistä

Yleistä

• Työkalunauhan sisältö määräytyy sen mukaan, mikä objekti on avattu työikkunaan.

• Nasta-kuvakkeesta työkalunauha piilotetaan tai kiinnitetään. Piilotuksen ollessa päällä työkalunauha aktivoituu, kun osoitin viedään sen päälle.
• Seuraava kuvake siirtää työkalunauhan joko oikeaan reunaan tai työpöydän yläreunaan.
• Piste-, viiva- ja pintakuvakkeesta voidaan vaihtaa hakuja elementteihin.
• Vihreillä kuvakkeilla hallitaan ruudulla näkyviä objektien näkymiä.
• Näkymiä voi myös tallentaa.
• Objektien näkymää voi vaihtaa rautalankatilaan tai varjostukseen
• Apugeometria saadaan näkyviin ja pois (G).
• 3D-rajaus asetetaan tai poistetaan.
• Ennustava toiminto saadaan päälle ja pois.
• Koordinaatistoja voidaan asettaa koordinaatisto-kuvakkeesta.
• Työskenetlyikkuna vapautetaan tai palautetaan.

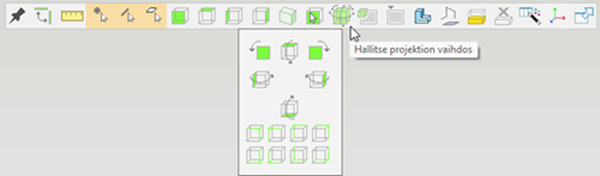

Projektion vaihto

1. Projektion vaihto toiminolla voidaan vaihtaa malli-ikkunan projektiota suhteessa malliin ja koordinaatistoon.



2. Näytön katselusuunnan akselin suhteen tapahtuva kierto pyörittää mallia 90 astetta napissa esitetyn nuolen suuntaan. Vasen nappi kiertää vastapäivään ja oikea nappi myötäpäivään.
3. Klikattaessa vasenta reunaa malli kääntyy siten, että kyseinen reuna siirtyy kohti katsojaa päin.
4. Isometriset näkymät ylhäältä on esitetty vihreillä korostuksilla kuution nurkissa ja kuvaavat minkä sivujen (tai pääsuuntien) suhteen isometrinen näkymä muodostetaan.
5. Alimmista kuvakkeista voidaan valita isometriset näkymät alhaalta.
