Tuo Arkisto

Yleistä

• Voit tuoda toisessa tiedostomuodossa olevia malleja ja piirustuksia ja muodostaa niistä Vertex-projektin.
• Voit tuoda malleja ja piirustuksia kaikissa niissä formaateissa, joita Vertex G4 pystyy lukemaan. Samassa projektissa voi olla mukana useita eri formaatteja.
• Systeemi yhdistää piirustuksen malliin, mikäli niillä on sama nimi ilman tiedostopäätettä. Esimerkiksi sylinteri_kokoonpano.dwg ja sylinteri_kokoonpano.stp mukaiset tiedostot tuodaan G4:n ja jälkimmäisestä luotuun .vxm-malliin liitetään sitä vastaava piirustus. Mallit ja piirustukset tuodaan G4:n joka tapauksessa, vaikka vastinparia ei löytyisi.

Tuo projekti yhdellä toiminnolla

1. Avaa toiminto Arkistot -välilehdeltä.

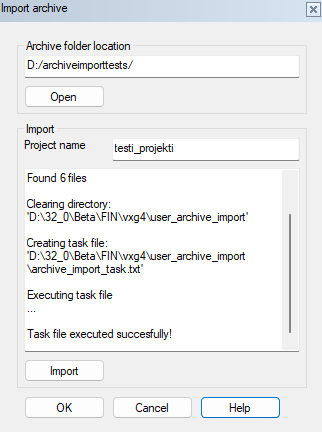

   1. Ylimmäinen tekstikenttä on varattu arkistolle, johon voi joko syöttää itse manuaalisesti polun tai etsiä sopivan polun avaamalla kansiohakemistoselaimen tuosta “Open” tai “Avaa” napista. Ohjelma tarkistaa, että onko polku OK, kun painetaan “Import” tai “Tuo” nappia.
   2. Projektin nimi kenttään tulee syöttää tuonnin myötä G4:n luotavan projektin nimi. Tässä pätee samat säännöt, kuin normaalisti luotaessa projektia, eli tietty merkkimäärä ja merkit ovat sallittuja. Merkkimäärä riippuu PROREG tietokannan PROJ_ID kentälle sallitusta pituudesta.



   Kun molemmat kentät sisältävät tekstiä ohjelma mahdollistaa tuon tuonti -napin painamisen. Tekstikenttään tulee tieto siitä, mihin komentotiedosto luotiin.
