Linjaviivaston ominaisuudet
Plant
Lisää linjaviivasto valitsemalla Kokoonpano |
Määritä linjaviivasto. Linjaviivaston ominaisuudet
-keskusteluikkuna avautuu.
Muoto

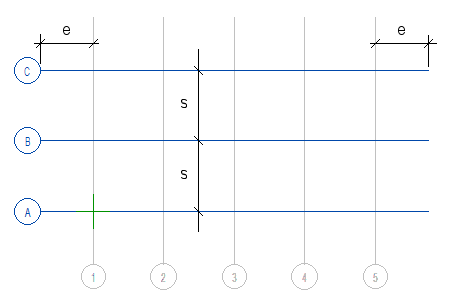

- Vaakasuora
- Valitse vaakasuorien linjaviivojen ominaisuudet.
- Linjojen lukumäärä - Anna vaakasuorien linjaviivojen lukumäärä.
- Välit - Anna linjaviivojen väli millimetreinä
- Linjan jatke - Anna linjaviivan jatkeen (e) pituus verkon ulkopuolella millimetreinä
- Merkintätapa - Valitse linjaviivojen
tunnusjärjestelmä luettelosta.
- ABC
- 123
- 1. Merkintä - Anna ensimmäisen linjaviivan tunnus valitun tunnusjärjestelmän mukaisesti.
- Merkinnän suunta - Valitse linjaviivan tunnuksen
suunta luettelosta.
- Vaakasuunta
- Pystysuunta
- Globaali vaakasuunta
- Vaakasuunta
- Merkinnän paikka - Valitse tunnuksen paikka linjaviivalla.
- Alku
- Loppu
- Molemmat
- Alku

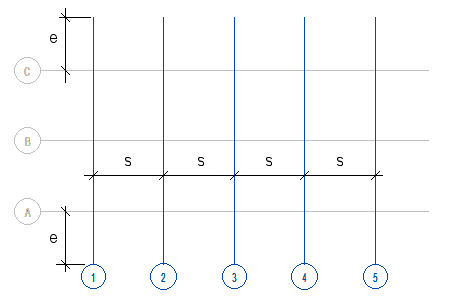

- Pystysuora
- Valitse pystysuorien linjaviivojen ominaisuudet.
- Linjojen lukumäärä - Anna pystysuorien linjaviivojen lukumäärä.
- Välit - Anna linjojen väli (s) millimetreinä.
- Linjan jatke - Anna linjan jatkeen (e) pituus verkon ulkopuolella millimetreinä.
- Merkintätapa - Valitse linjaviivojen
tunnusjärjestelmä luettelosta.
- ABC
- 123
- 1. Merkintä - Anna ensimmäisen linjan tunnus valitun tunnusjärjestelmän mukaisesti.
- Merkinnän suunta - Valitse linjan tunnuksen
suunta luettelosta.
- Vaakasuunta
- Pystysuunta
- Globaali vaakasuunta
- Vaakasuunta
- Merkinnän paikka - Valitse tunnuksen paikka linjaviivalla.
- Alku
- Loppu
- Molemmat
- Alku
Paikoitus
- Origo
- Oletuksena linjaviivasto lisätään nollapisteeseen. Tarvittaessa voit antaa linjaviivaston sijoituspisteen koordinaatit kenttiin X, Y ja Z. Jos haluat osoittaa sijoituspisteen paikan, napsauta Osoita.
- Kiertymä
- Anna tarvittaessa linjaviivaston kiertymä xy-tasossa asteina. Positiivinen arvo kiertää vastapäivään, negatiivinen myötäpäivään.
- Osoita
- Voit osoittaa linjaviivaston paikan ja kiertymän piirustuksessa tai mallissa napsauttamalla Osoita. Osoita linjaviivaston vasemman alanurkan paikka ja vaakasuorien linjaviivojen suunta.
Piirto
- Linjat
- Valitse linjojen piirto-ominaisuudet Viivatyyppi, Viivaleveys, Skaala ja Väri. Voit palauttaa järjestelmän oletusominaisuudet napsauttamalla Oletus. Oletusominaisuudet on määritetty järjestelmän asetuksissa viivan nimellä GRID.LINE.
- Merkinnät
- Anna linjaviivojen tunnusten Korkeus ja valitse Väri. Voit palauttaa järjestelmän oletusominaisuudet napsauttamalla Oletus. Oletusominaisuudet on määritetty järjestelmän asetuksissa tekstin nimellä GRID.LABEL.
