Vapaa leikkaus

Yleistä

  • Voit muodostaa helposti leikattuja projektioita räjäytyskuvannoissa sekä isometrisissä projektioissa.
  • Saat myös leikkaavan muodon varioitumaan kappaleen muodonmuutosten yhteydessä.
  • Tämä mahdollistaa entistä monipuolisempien leikkausprojektioiden muodostamisen.

Vapaan leikkauksen työkalun muodostus kokoonpanomallissa

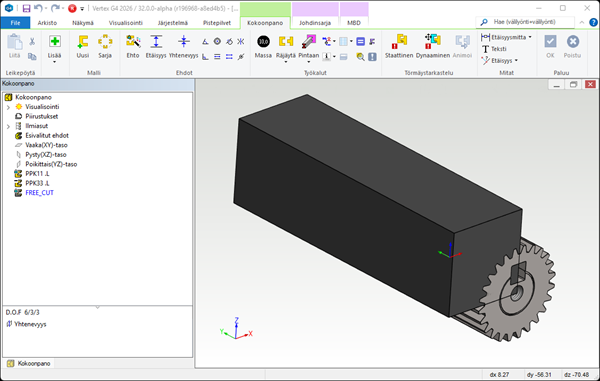

  1. Mallinna kokoonpanoon osa, joka osuu leikattaviin kohtiin mallissa. Voit käyttää osan mallintamisessa kaikkia normaaleja mallinnustyökaluja.

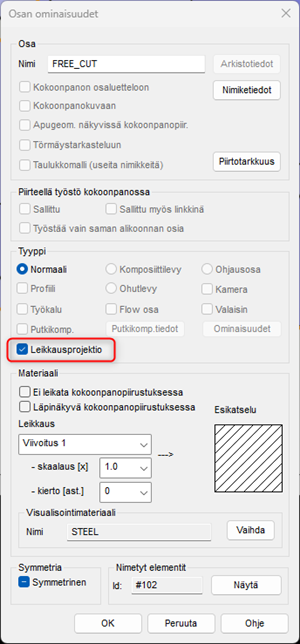

  2. Valitsen osan ominaisuuksista Leikkausprojektio

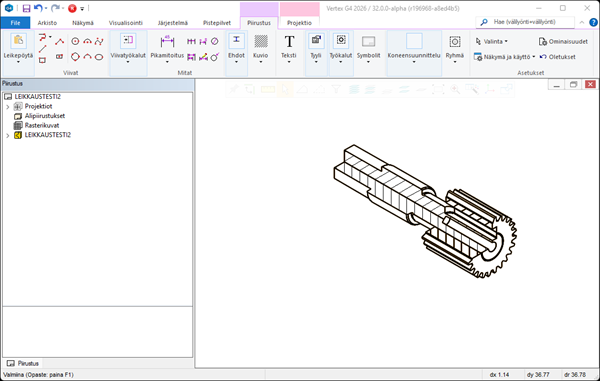

  3. Aktivoi projektion leikkaus piirustuksessa
    • Tee ensin projektio haluamastasi suunnasta ja valitse tilannekohtaisesta valikosta “Vapaaleikkaus”.
    • Tämän jälkeen ohjelma työstää mallin pinnat ja saat haluamasi leikkauksen piirustukseen.

Huomaa:

Vapaamuotoiseen leikkaukseen käytettäviä osia voidaan hallita piilottamalla ne ilmiasusta, koska projektio on ilmiasu kohtainen.

Leikkaukseen käytettävän osamallin tyyppi on oletusarvoisesti tumman harmaa. Tätä samaa väriä käytetään puussa näille osille.
