Listaukset valitusta projektin tietokantatyypistä

Process and Instrument Design

  1. Avaa välilehdellä PI-kaavio valikko Komponentit .
  2. Valitse tietokantatyyppi, jonka tiedot kerätään luetteloon. Esimerkkinä, Putket, Varusteet, Instrumentit.

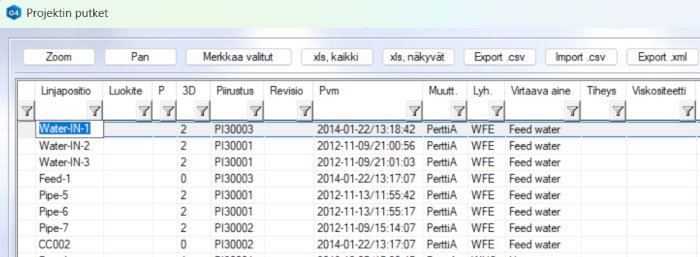

  3. Avautuu valitun tyypin mukainen listanäyttö. Tässä esimerkkinä Projektin putket -luettelo.

  4. Tulosta luettelo valitun tyypin mukaisista komponenteista. Valitse listausformaatti: xls, kaikki, xls näkyvät tai Export.xml.
  5. Esimerkkinä listaus xml-muodossa. Napsauta Export .xml -painiketta.

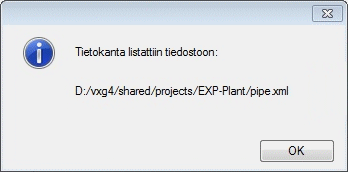

  6. Valitse OK.

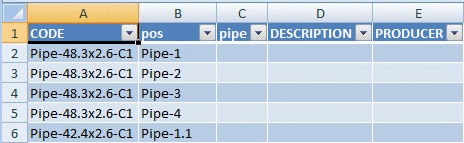

    Esimerkkinä,

  7. Jatka valitsemasi listausformaatin mukaisesti. Tallenna listaus tiedostona.

Kaaviosuunnittelun listaukset

  • Listaukset käyttävät erityisiä Excel-raporttipohjia, jotka löytyvät polusta system\forms\PI-ExcelTemplates

    • Jokaiselle PI-tietokantatyypille on oma raporttinsa, mutta varusteilla on kaksi varianttia (toimilaite- ja prosessiventtiilit)

  • Kun käyttäjä luo raportin, kyseinen raporttipohja kopioidaan polkuun custom\forms\PI-ExcelTemplates

    • Jos käytössä on versiota 31.0 vanhemmat raporttipohjat ja halutaan käyttää niitä edelleen, on tyyppikohtaisista listanäytöistä jätetty kopiot kansioon system/forms. Vanhat tiedostot on nimetty lisäämällä _old alkuperäisen nimen perään (esim. pi_pipe_old)

    • Myös vanhoihin listausformaatteihin liittyvät vanhat parametriohjelmat on jätetty ympäristöön siirtymäajaksi. Vanhoihin parametriohjelmiin on lisätty kommenttimerkinnät, joissa kerrotaan että parametriohjelmat on korvattu uudella parametriohjelmalla pi_to_xls_template.prg

    • Myös vanhat raporttipohjat on jätetty ympäristöön.

Flow-järjestelmä ja kaaviosuunnittelun listaukset

  • Pääosin käytössä samat raporttipohjat kuin CAD:ssa, mutta pienin muutoksin, koska CAD ja Flow käyttävät eri Excel-tekniikoita.

  • Excel-pohjat tulevat mukaan kaikkiin Flow-asennuksiin. Jotta raportit tulevat valittaviksi, on Flow'n systeemiasetuksiin asetettava avainsana application_area = PLANT

  • Listaukset ajetaan keräilykorin kautta eli halutut laitekortit lisätään keräilykoriin josta tiedot saa listattua valitsemalla oikean laitekorttityypin mukainen raporttipohja (Työkalut > Raportit).
